                                 Ouvrages métalliques réalisés












 Dans cette page, j'ai mis quelques photos de différents ouvrages métalliques que j'ai déjà réalisés.

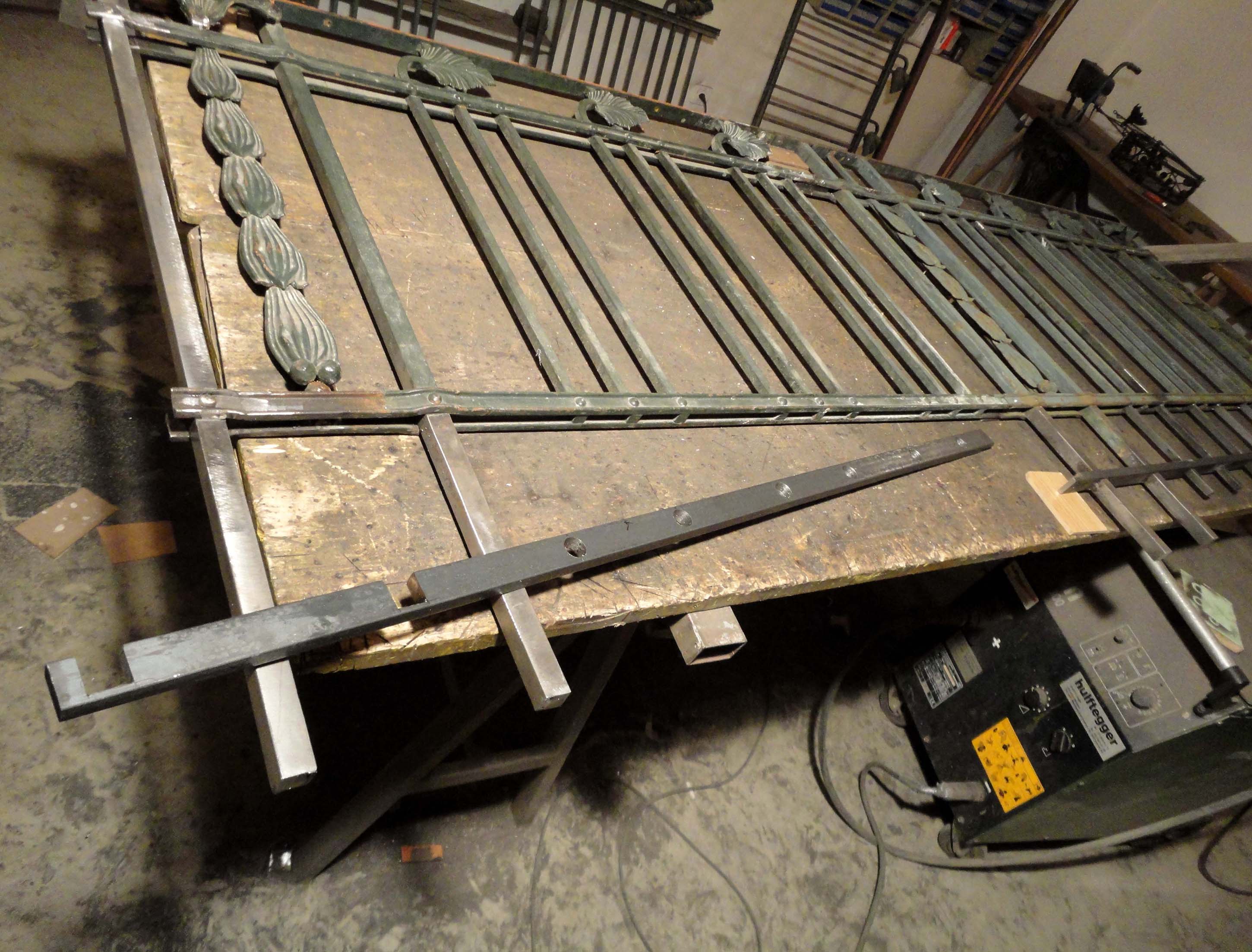

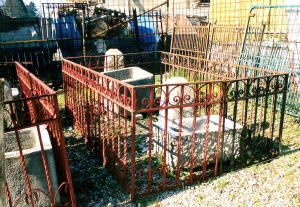

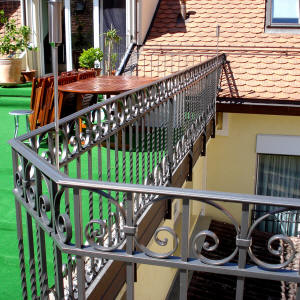

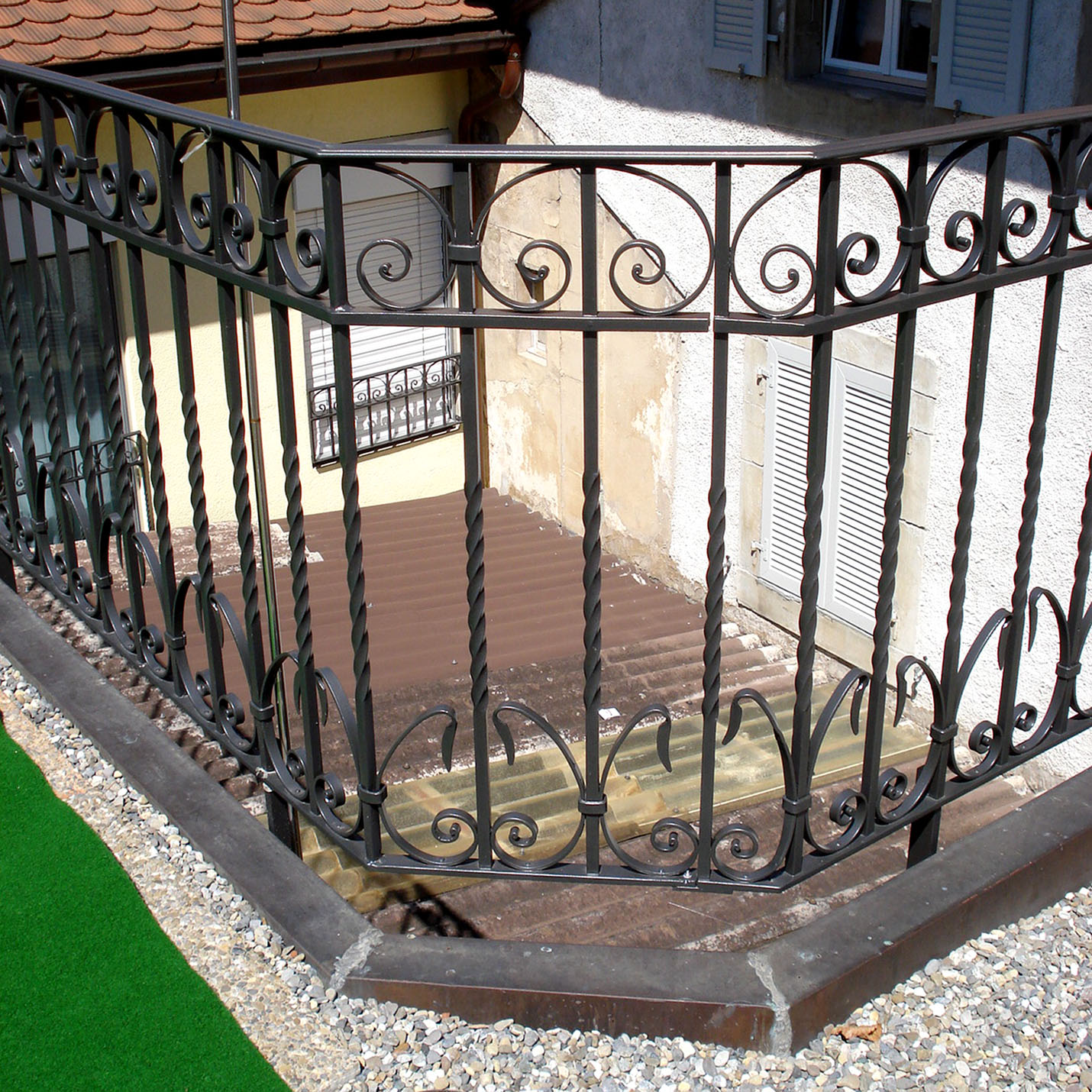

 C'est une balustrade de balcon fin 19ème, que j'ai trouvé chez un marchand de matériaux anciens.
Je l'ai rénovée et adaptée, les sections de balustrades sont rendues rigides par la main courante qui les chapeaute , il a fallut renforcer et prolonger les poteaux, pour se fixer latéralement contre la tête de dalle.

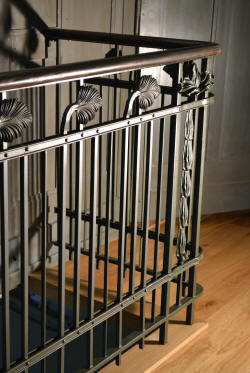

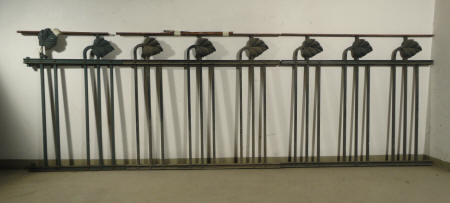

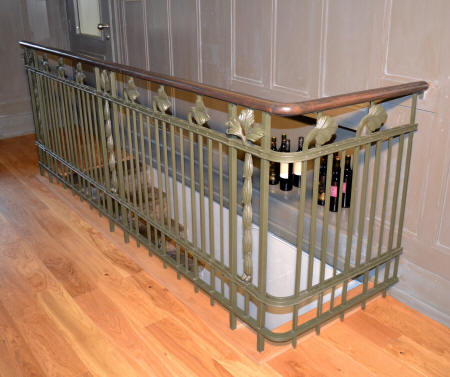

  Balustrade d'escalier rénovée pour un café. C'est une vielle barrière
d'époque Art-Nouveau, que j'ai dû adapter et modifier. Photo du milieu
en bas avant modif. Pour qu'elle soit au normes légales, je l'ai rehaussée
et rajouté des barreaux (car le vide était trop grand).

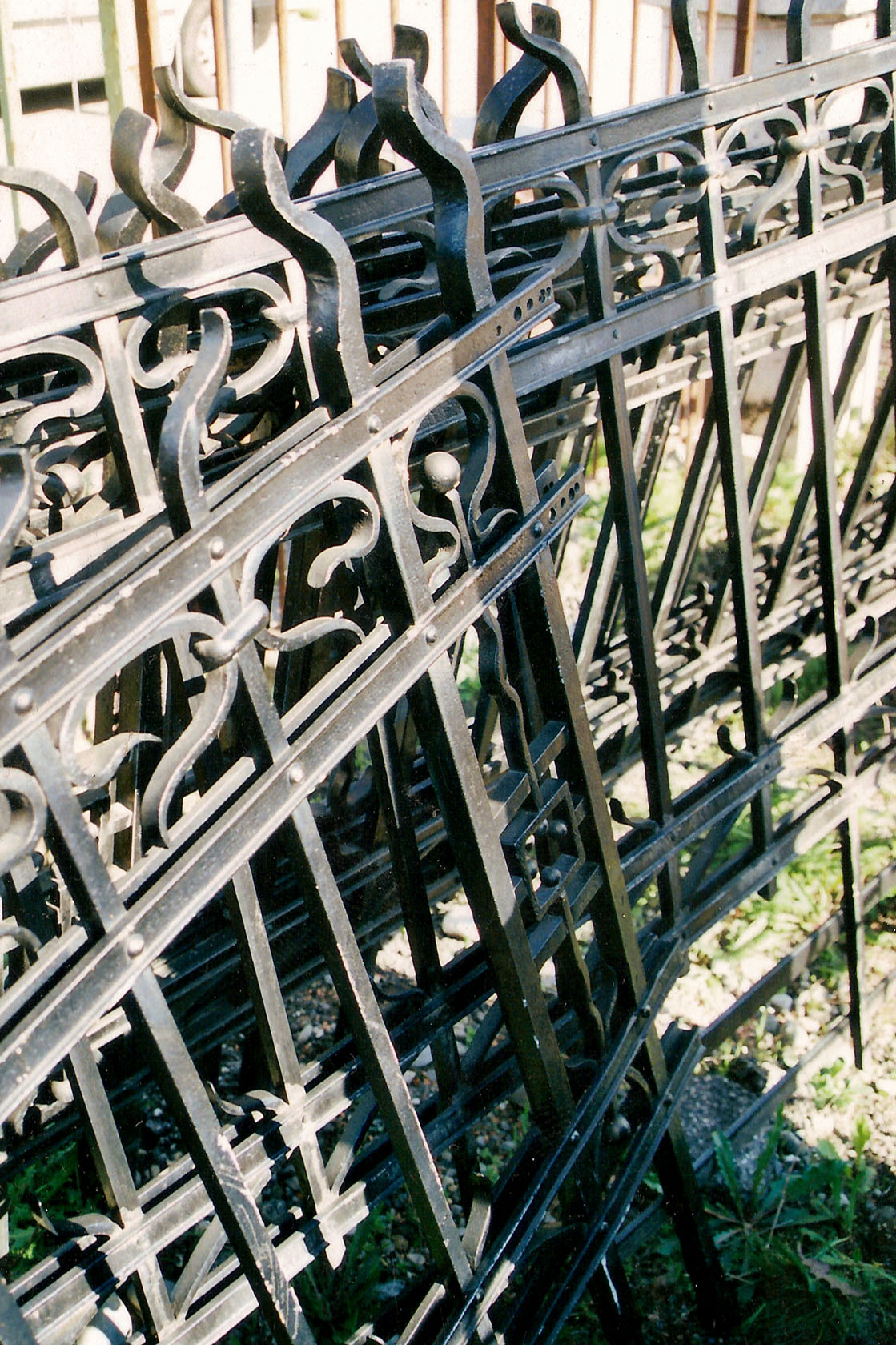

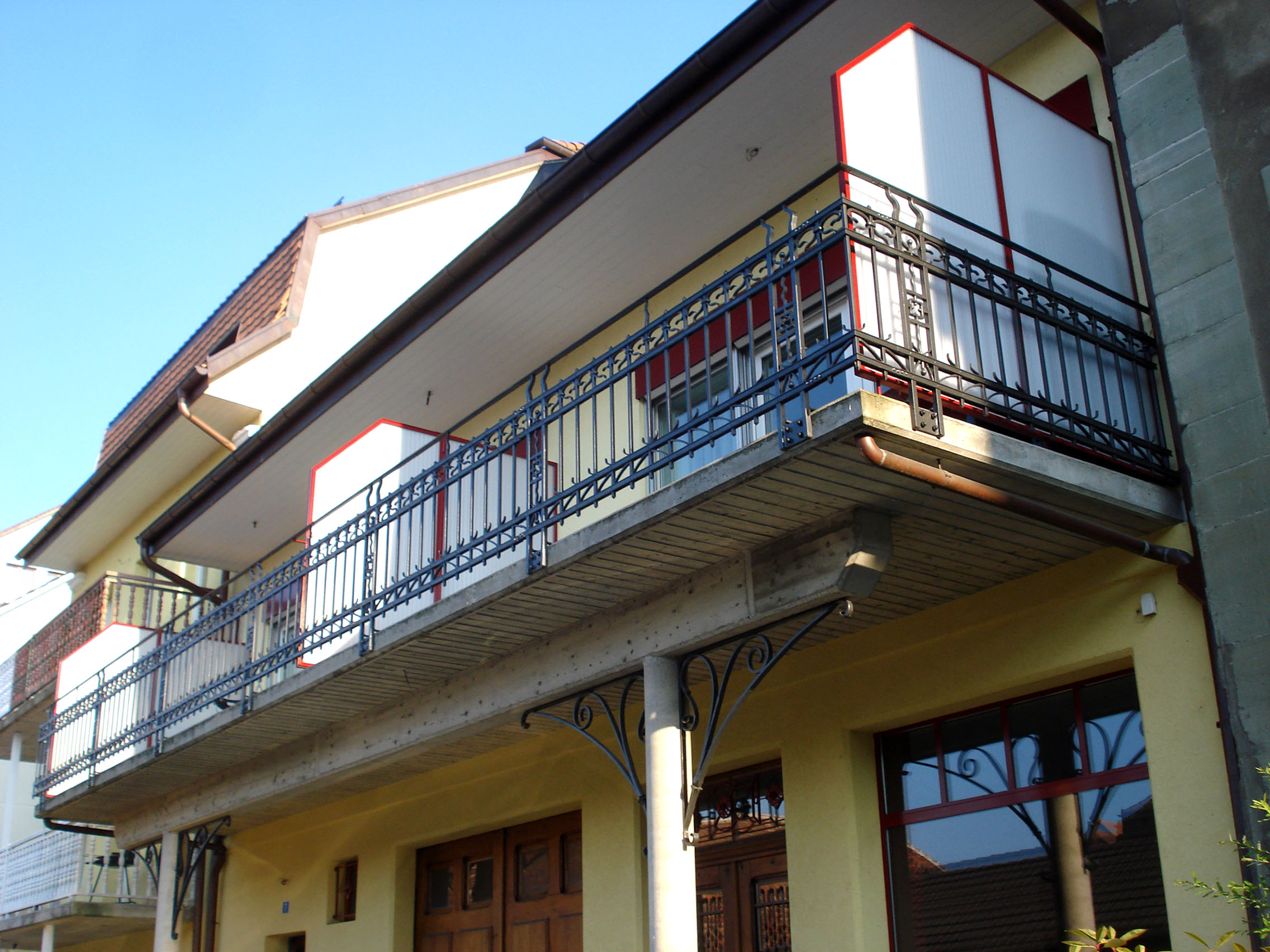

 Il s'agit de barrières de jardin début 20ème (léger style Art Nouveau), j'ai coupé les pointes et soudé une main courante afin de transformer cette barrière en balustrade de balcon.
Comme il manquait un mètre, j'ai dû le fabriquer, heureusement, le profil U des filières se fabrique toujours,
pour les motifs forgés, je les ai redessiné, et fait couper au laser dans une tôle de 15mm d'épais

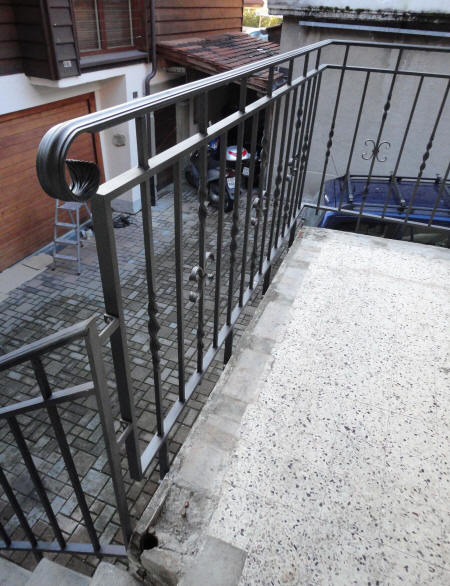

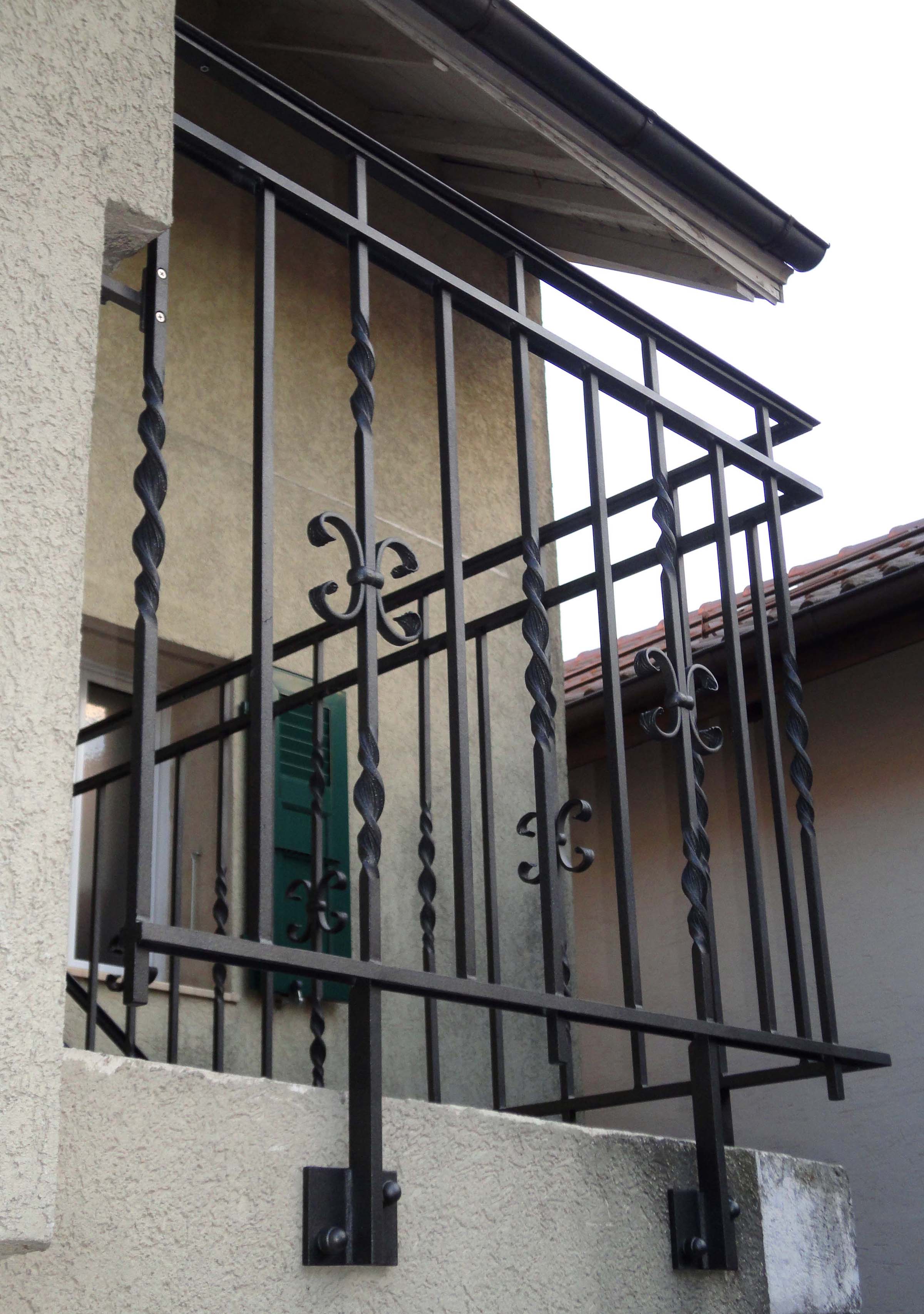

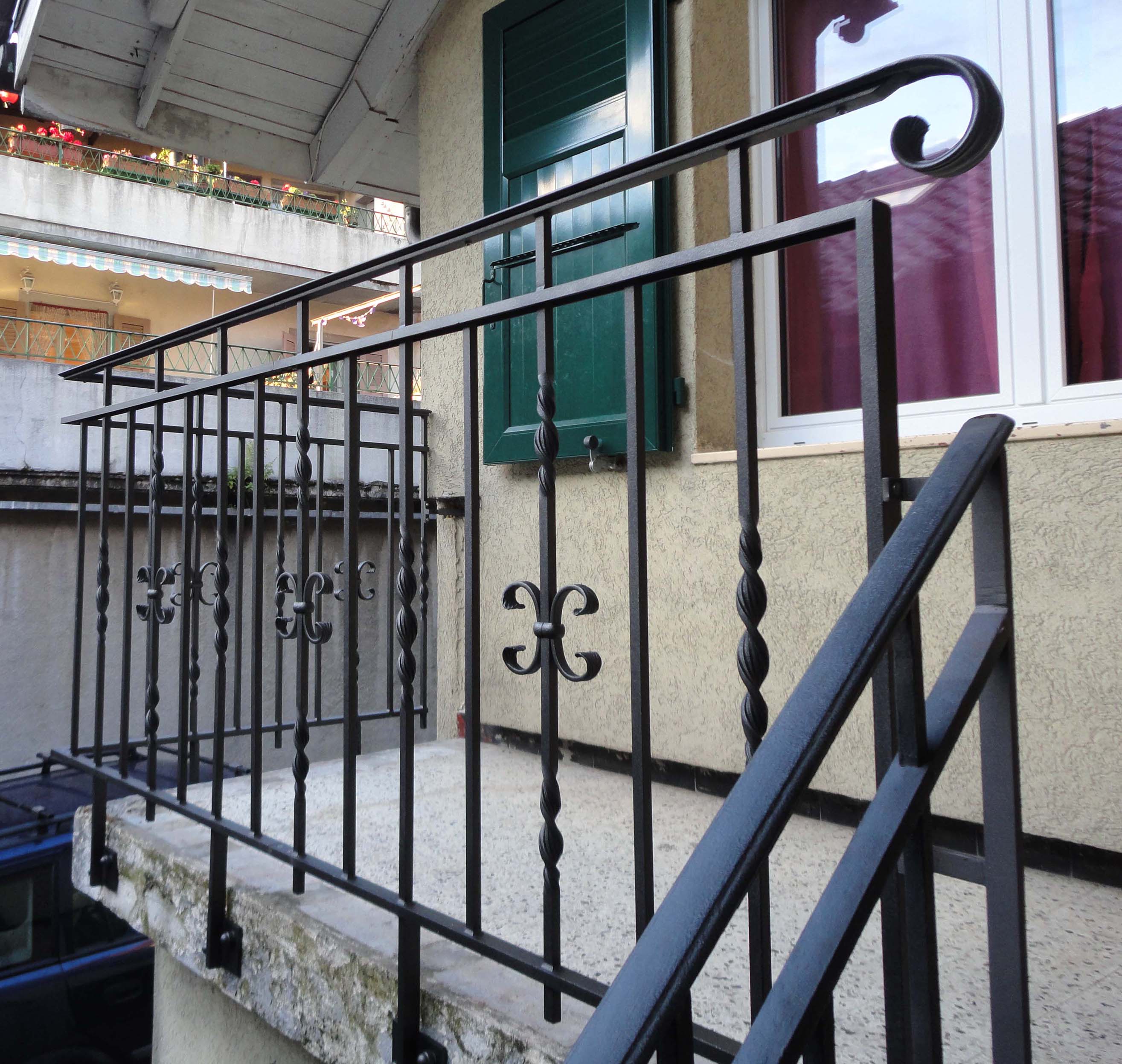

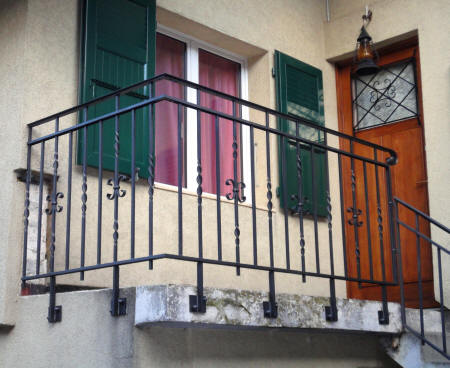

 Petite balustrade de balcon que
j'ai fabriquée à neuf, avec un style
ancien. Il y avait une barrière
d'escalier existante, j'ai donc
construit quelque chose de même
style, avec des filières en fer U
et barreaux torsadés.

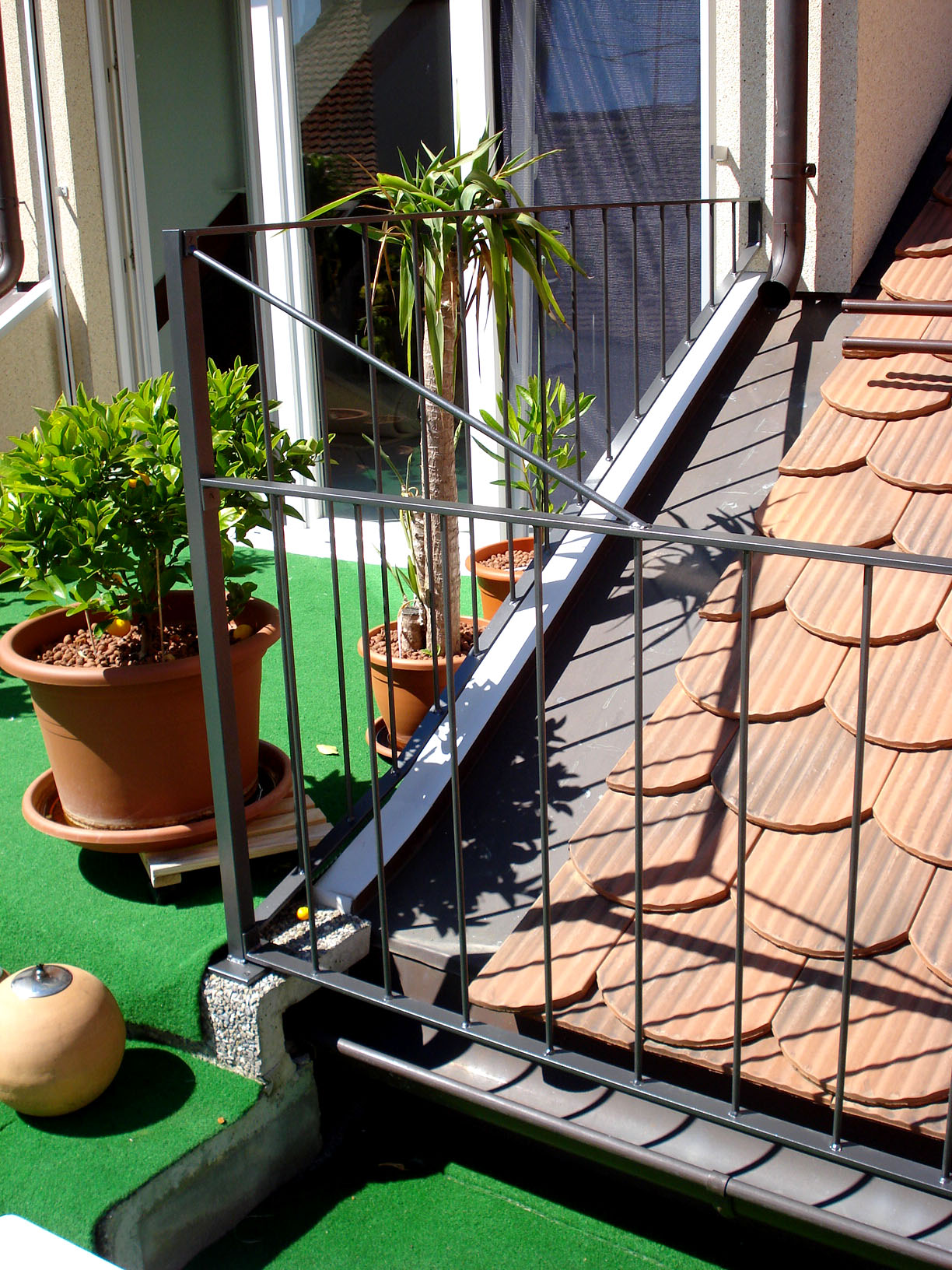

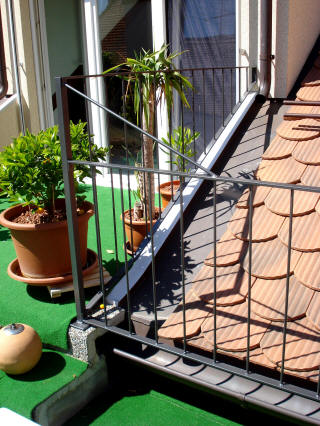

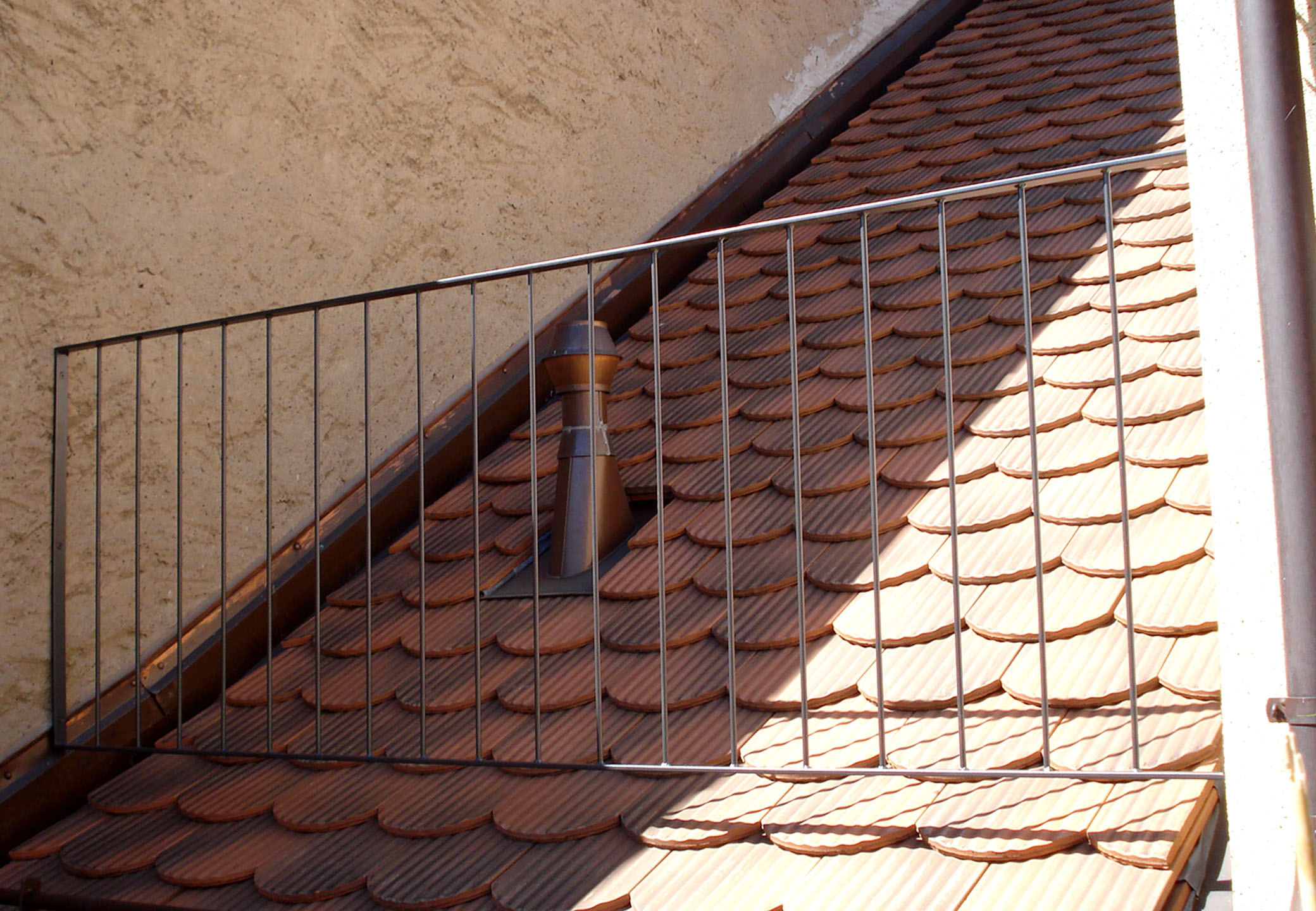

 Ce sont des grilles de protection pour rendre difficile l'accès au toit (pour les enfants) depuis une toiture plate, elles ont été réalisées en fer rond de 8mm, afin que l'impact visuel reste discret. Il y a un élément en biais qui suit la pente du toit.

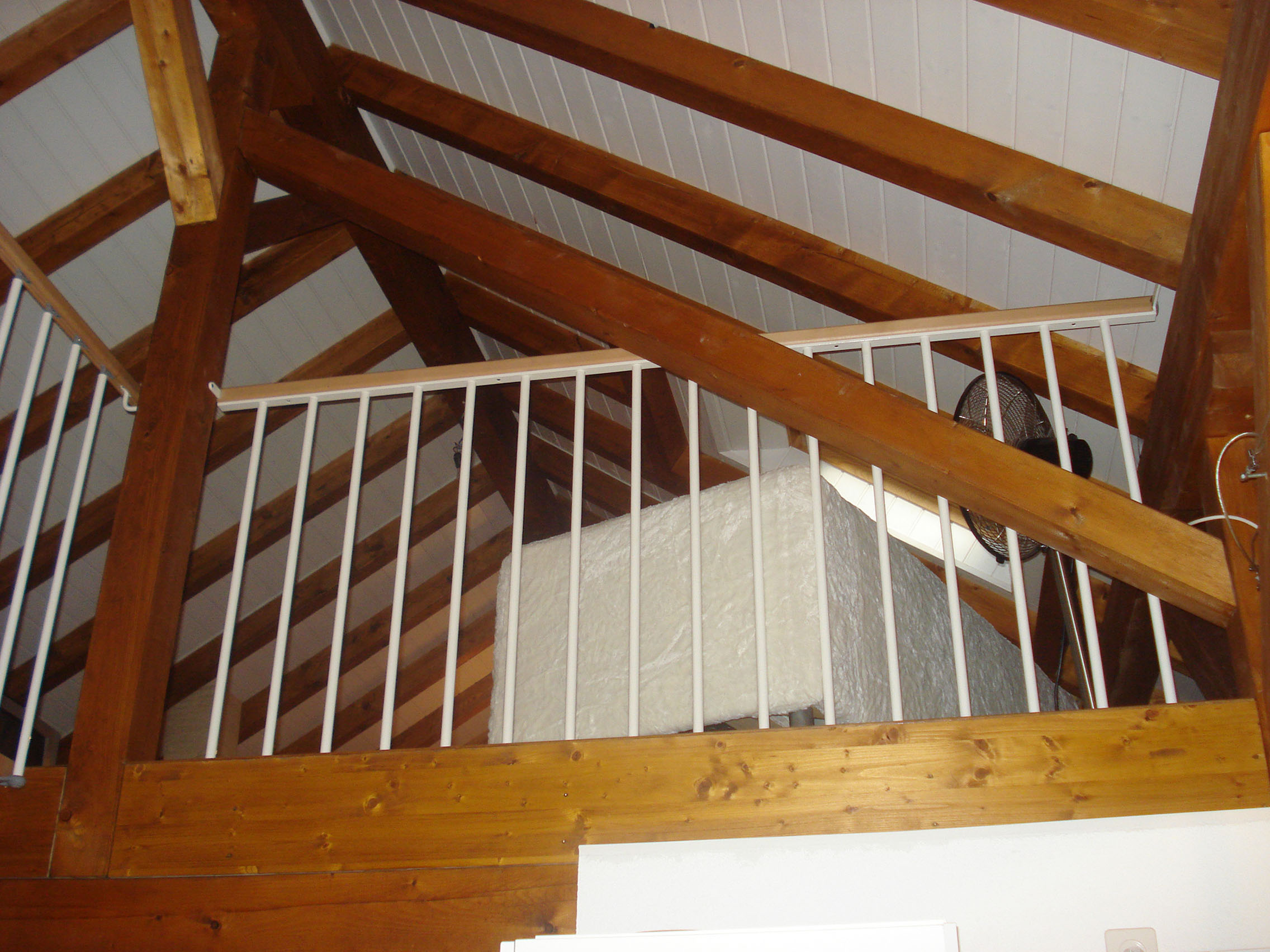

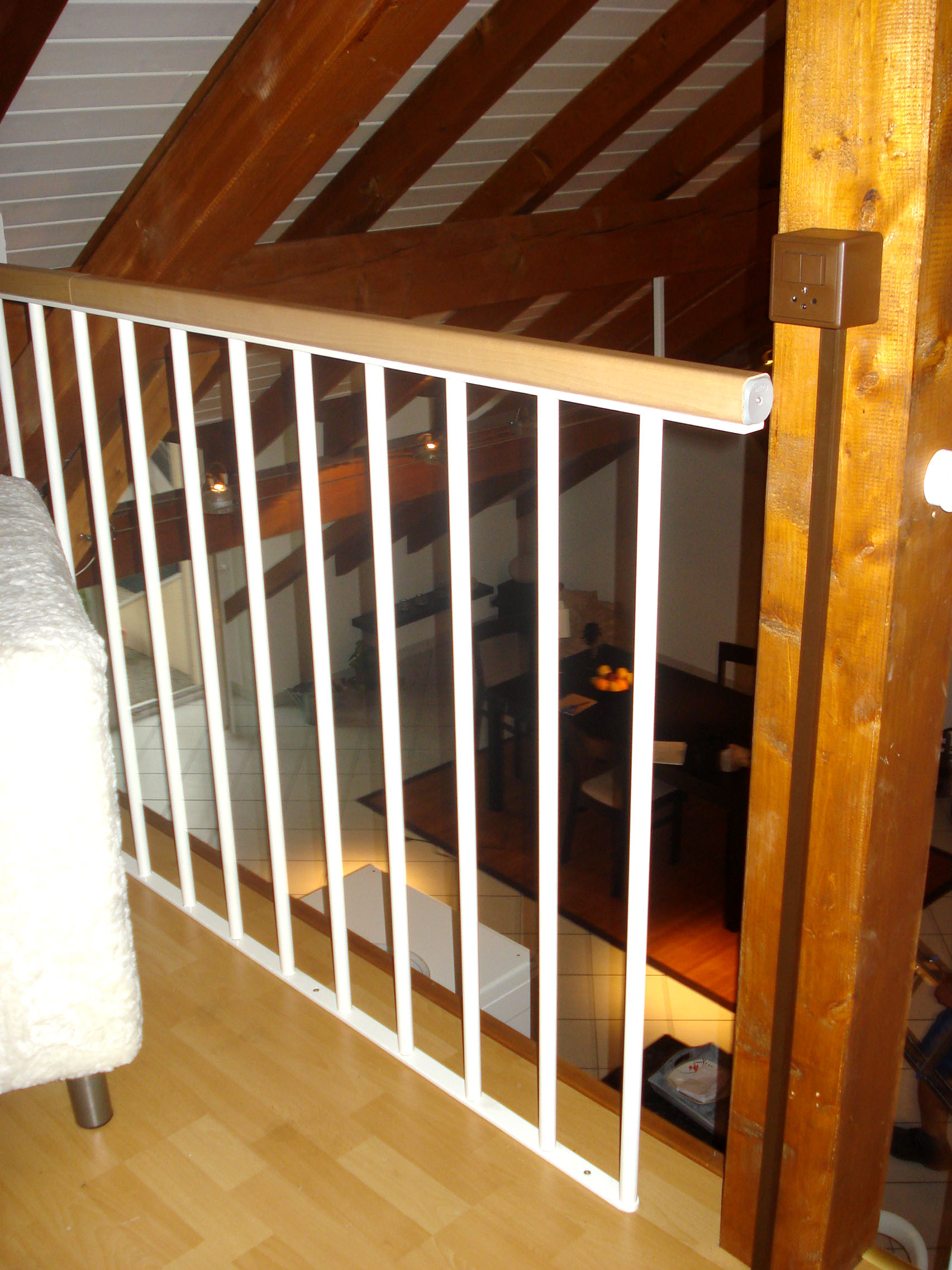

 Il s'agit de balustrades intérieures les balustres ont été réalisées en tube, afin de garder une continuité de style avec
l'escalier standardisé déjà posé (arrivée sur le côté de la photo de droite) les filières ont été percées afin de pouvoir souder "à trou", pour que la soudure ne soit pas visible, une fois la main courante en bois fixée.

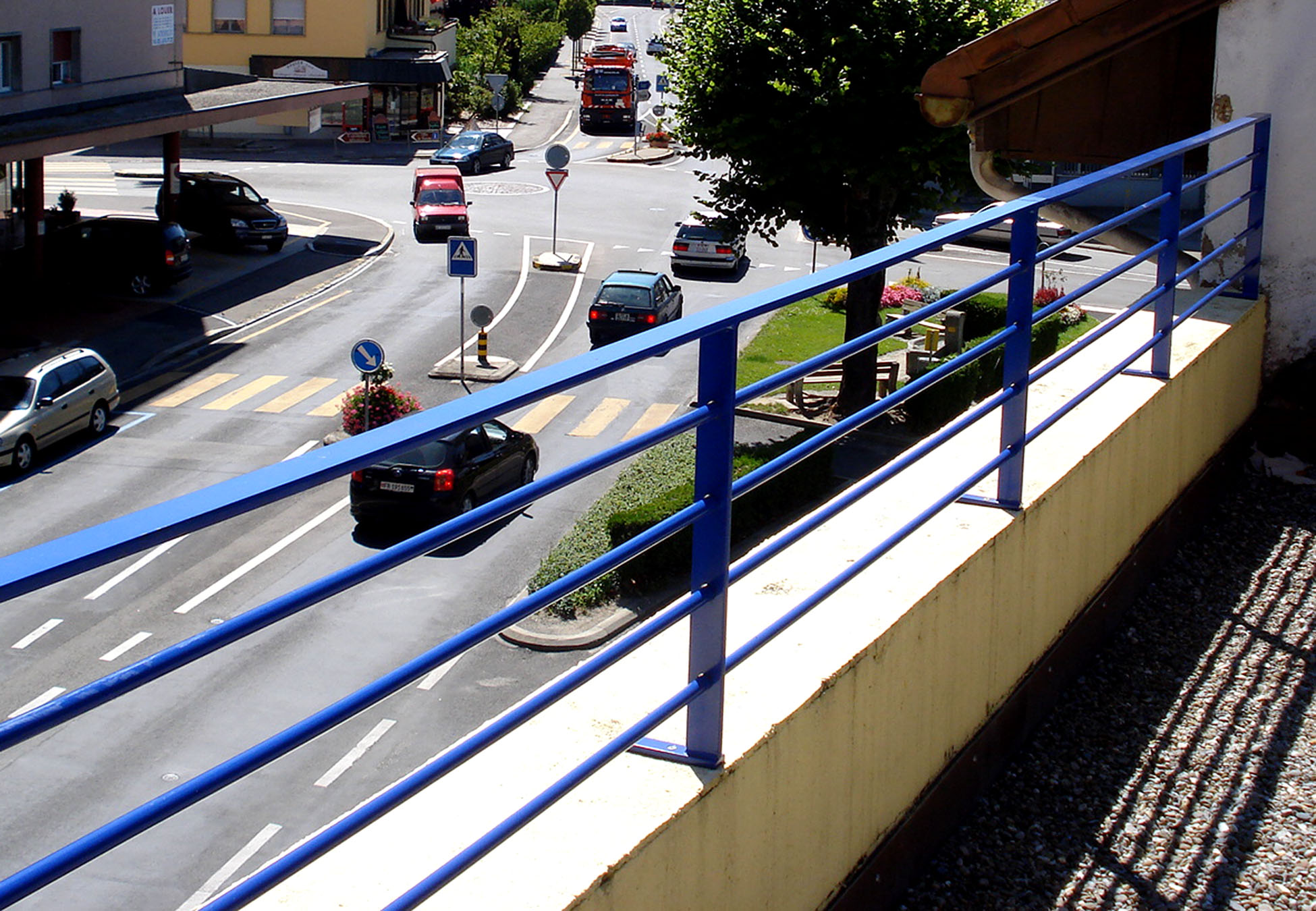

 C'est une balustrade sur acrotère qui a été réalisée avec des filières horizontales. Généralement ce type de construction n'est pas conseillé, car les filières dans ce sens peuvent faire office d'échelons, et un enfant aurait tendance à les gravir:
mais là comme la hauteur de l'acrotère est suffisante, cela est possible.

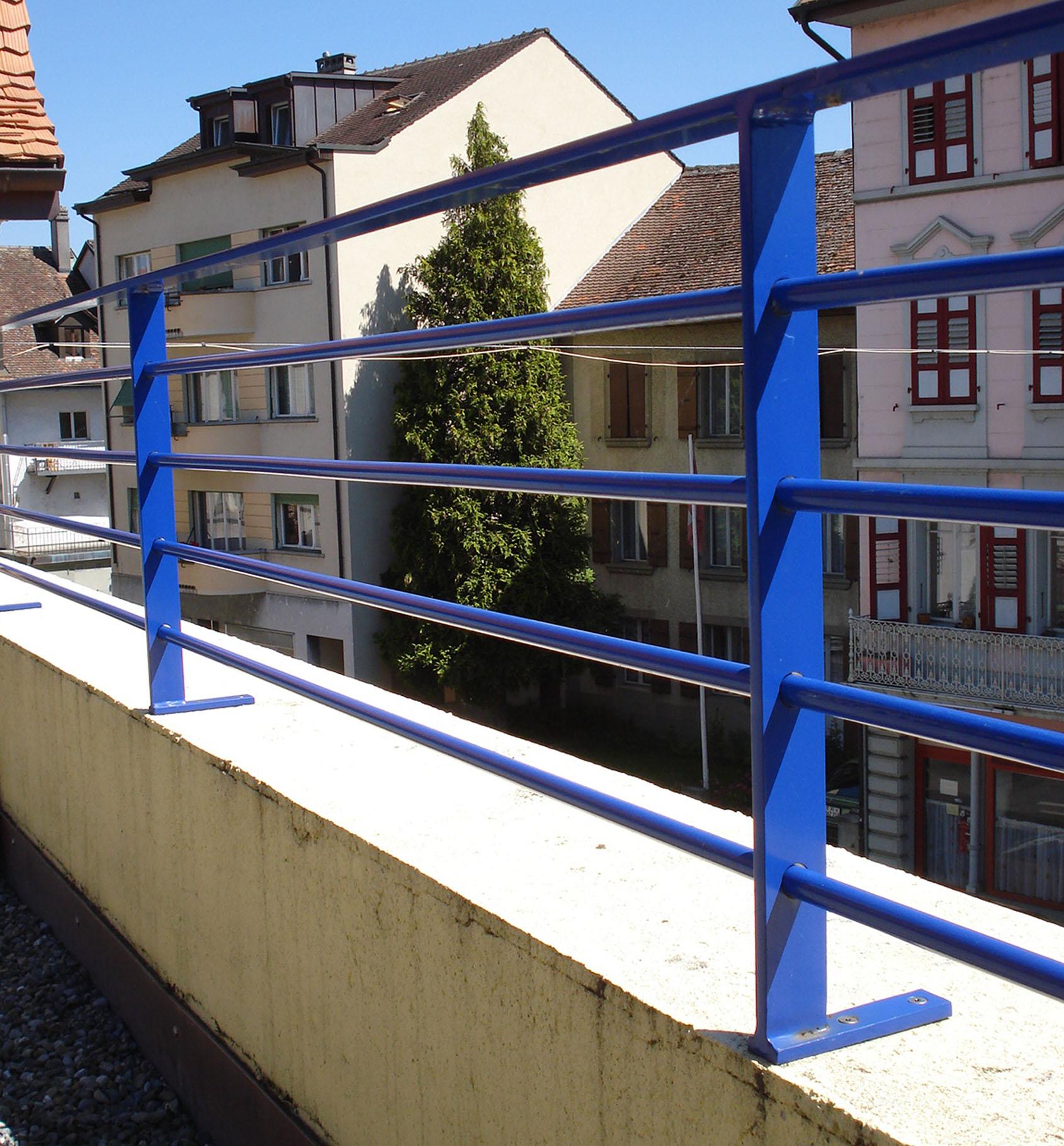

C'est une construction de style "mécano": c'est à dire que les filières sont indépendantes des châssis en fer plat.
Cela afin que ce soit plus aisé pour le traitement et le transport (poids, encombrement), et pour éviter des soudures disgracieuses (les filières sont bloquées par une vis sans tête a bout pointu posée dans le montant)

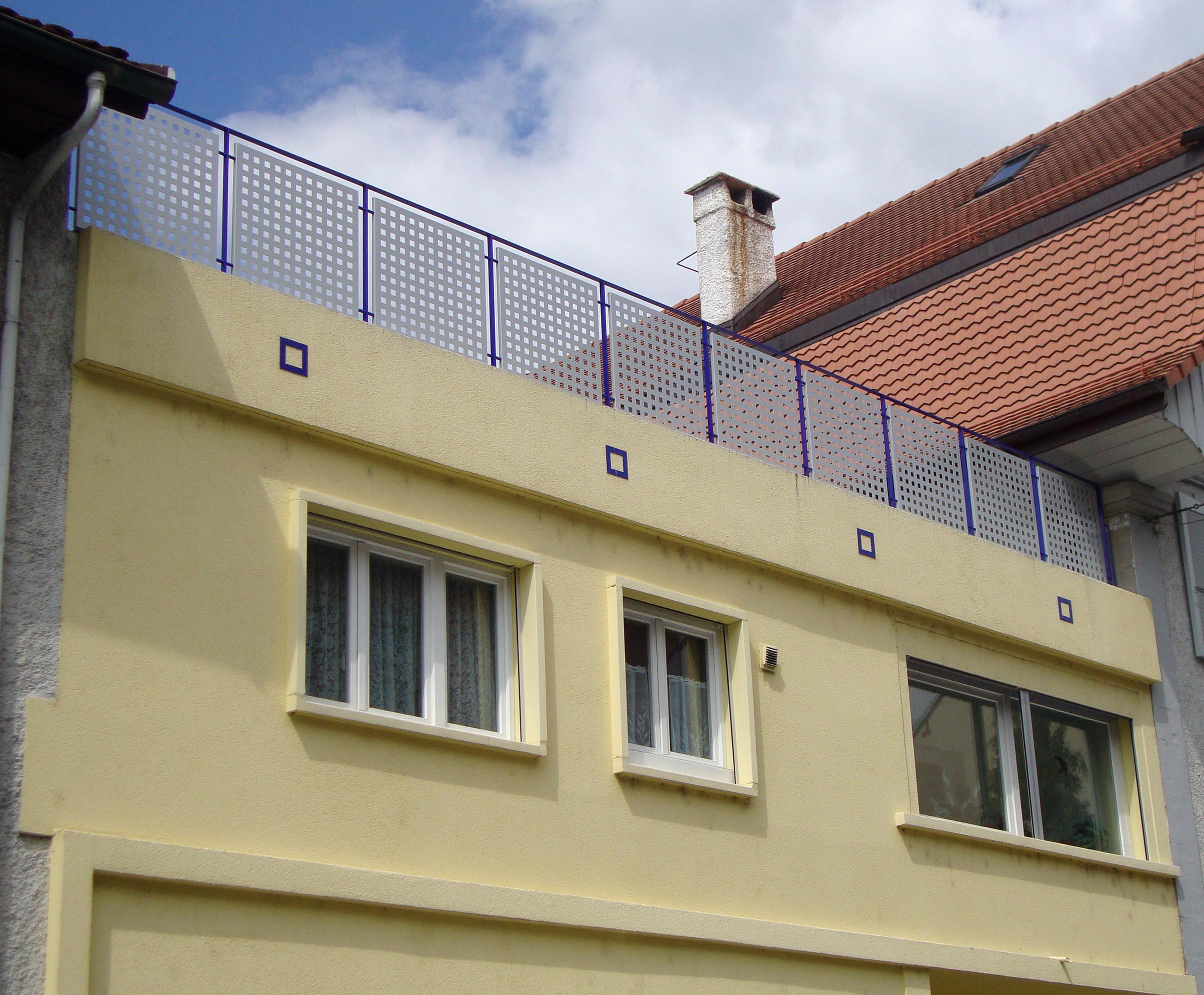

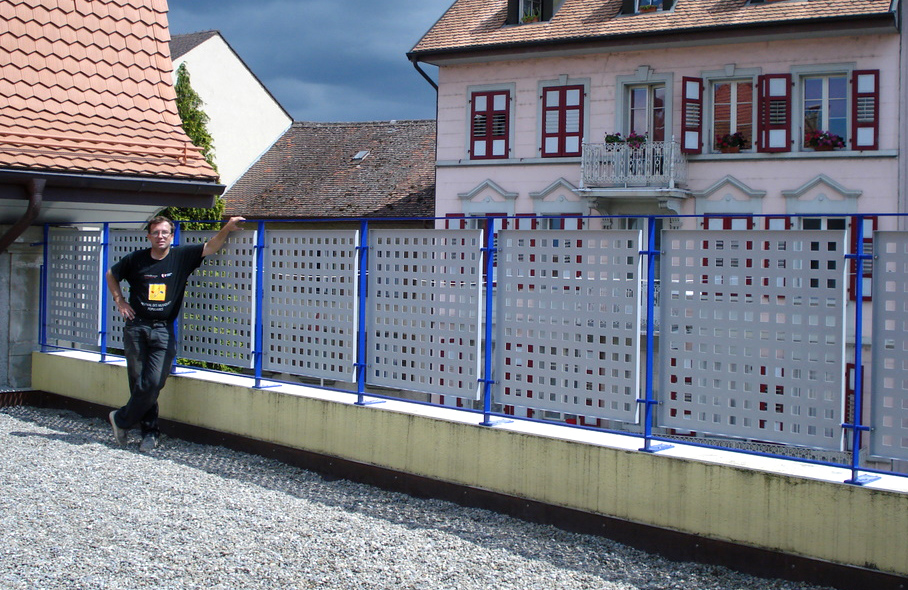

 Il s'agit d'une balustrade posée sur un muret d'acrotère, elle sert
protection contre les chutes, mais aussi de protection visuelle,
c'est pourquoi elle dépasse les 1m' réglementaire.

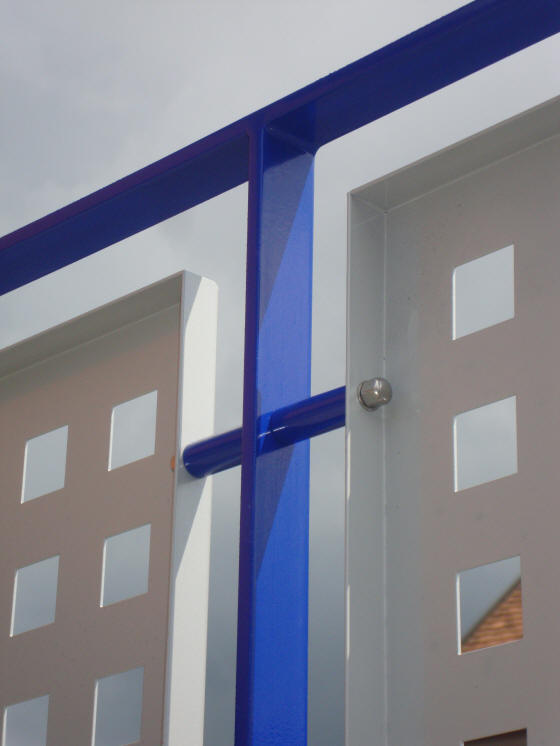

elle est formée de châssis en plats acier de 40x10, dans lesquels
sont vissées des tôles "plaques à gâteaux" en tôle alu 2mm
ces tôles sont perforées avec des trous carrés, cela donne une
vision "jalousie", entretoises en tubes alu, et tiges M8 inox
ce qui laisse un espace de 60mm.

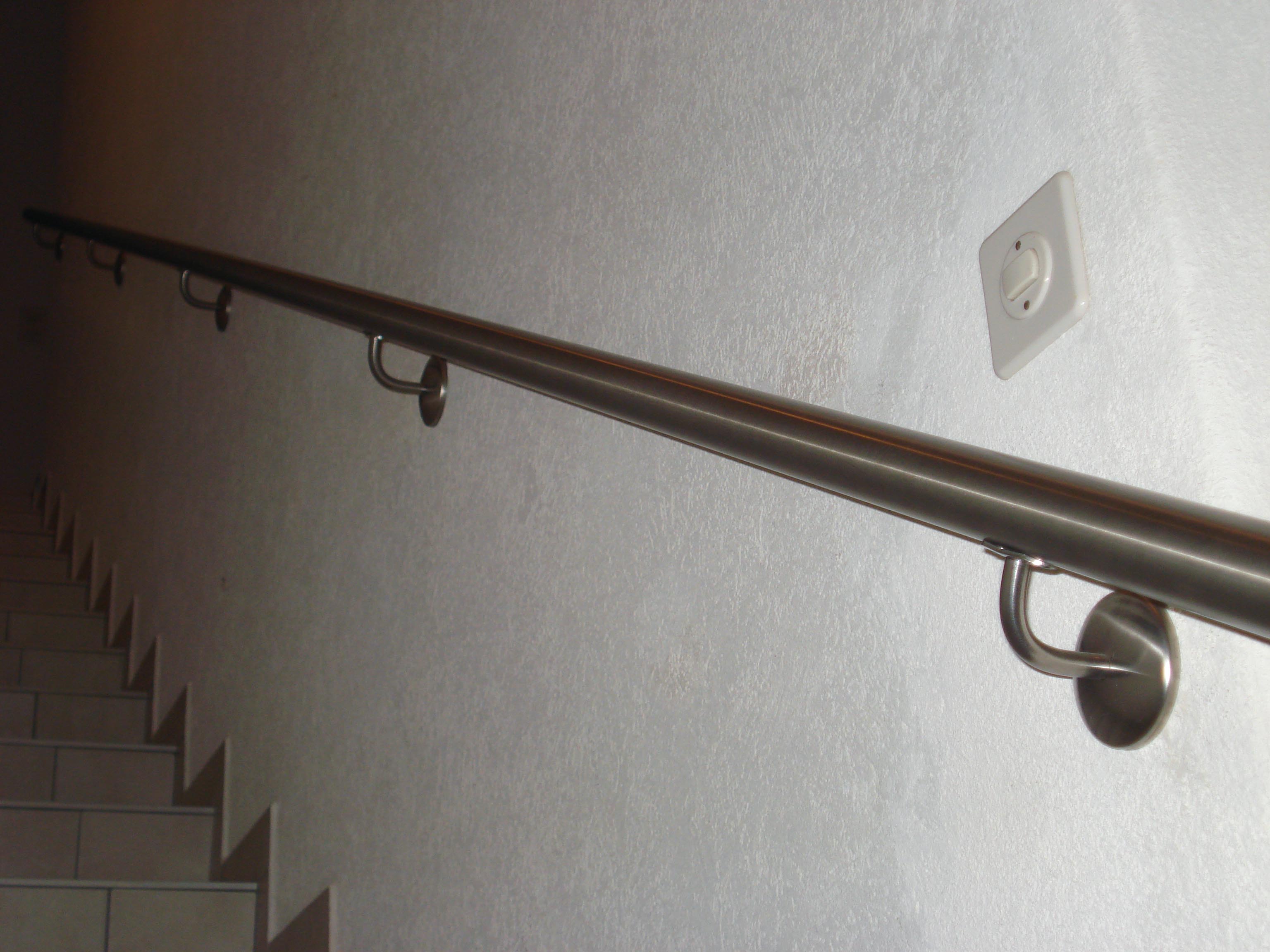

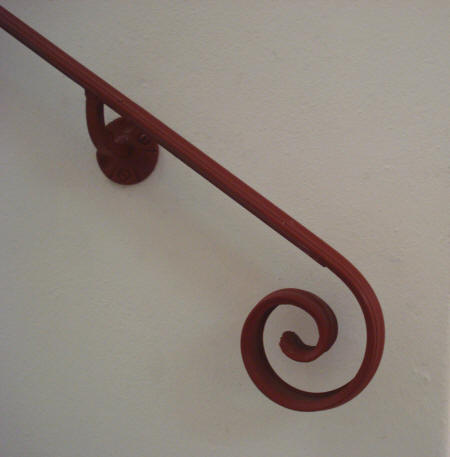

 Pose de mains courante en tube inox diamètre 42, ainsi que main courante de style plus classique, avec profil mouluré
et départ avec volute.

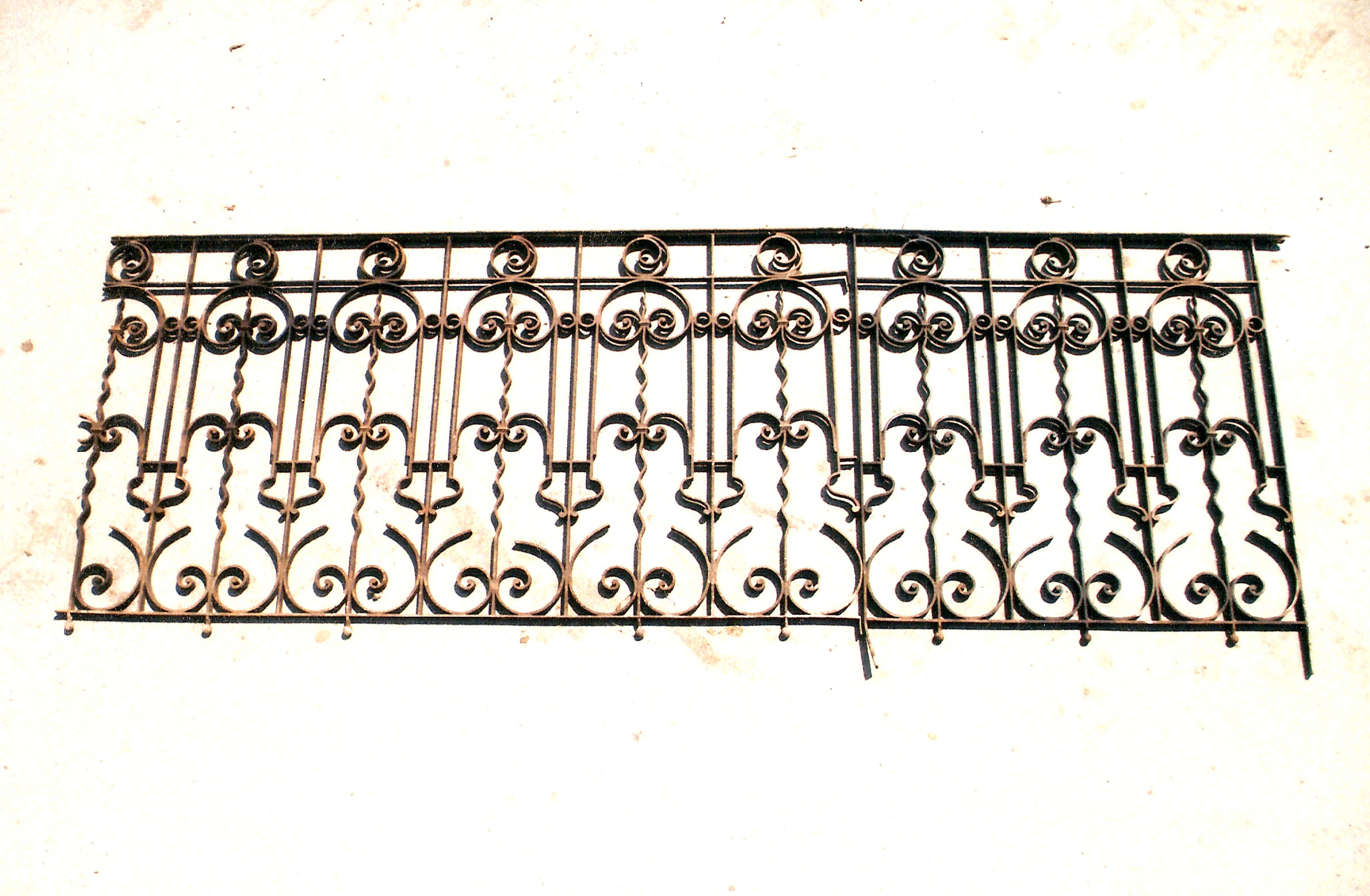

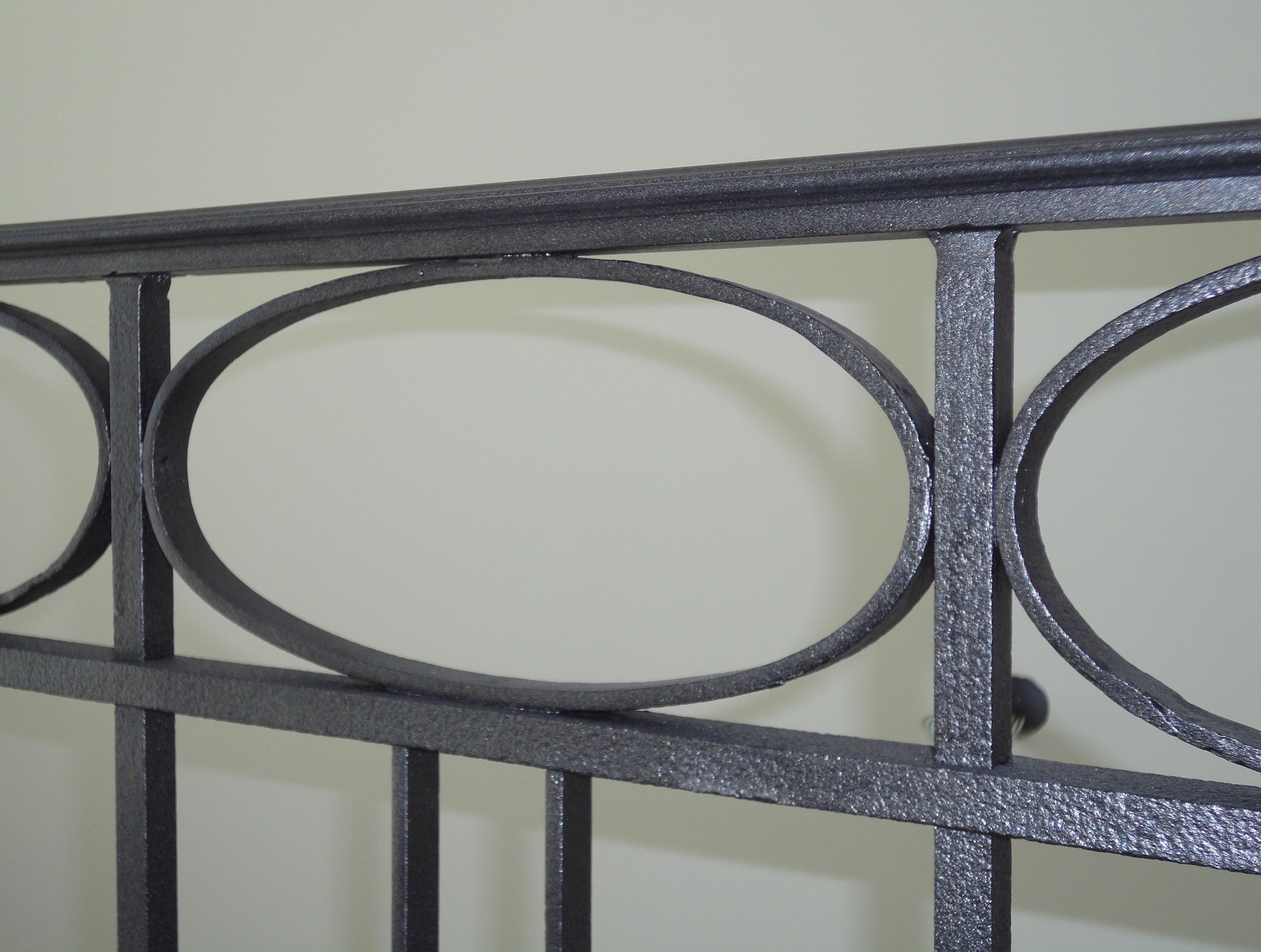

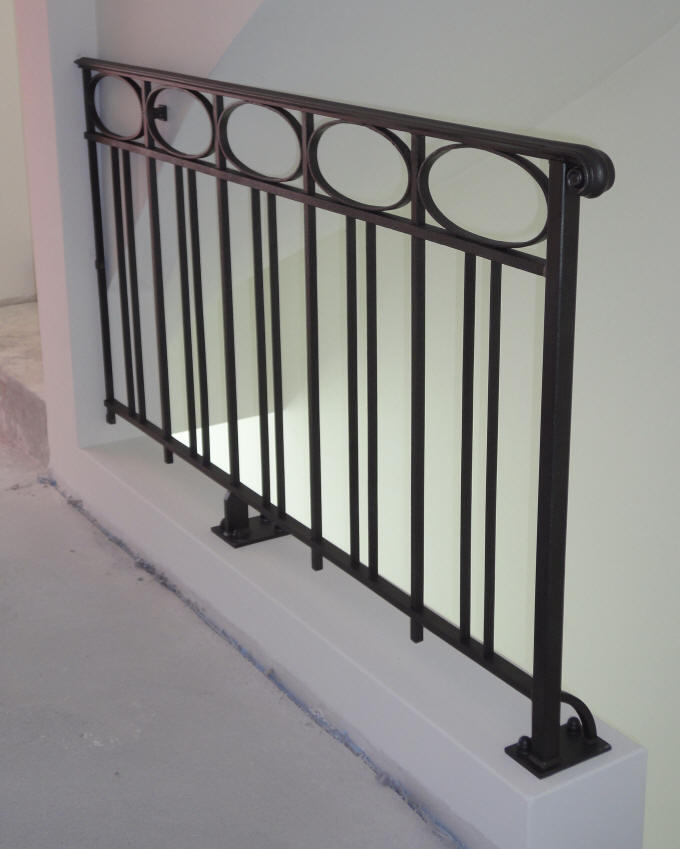

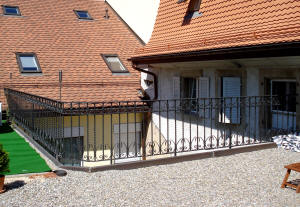

  C'est une balustrade ancienne
que j'ai sauvée de la ferraille ...
Elle a un léger style Art-Déco,
elle doit dater des années 20-30.
La construction est sobre, et
entièrement rivée. Les barrières
anciennes ont généralement une
hauteur de 85-90cm. La parade
que j'ai trouvée ici, c'est de faire
réaliser un socle en B.A. afin
qu'elle aie une haut. de 1m'

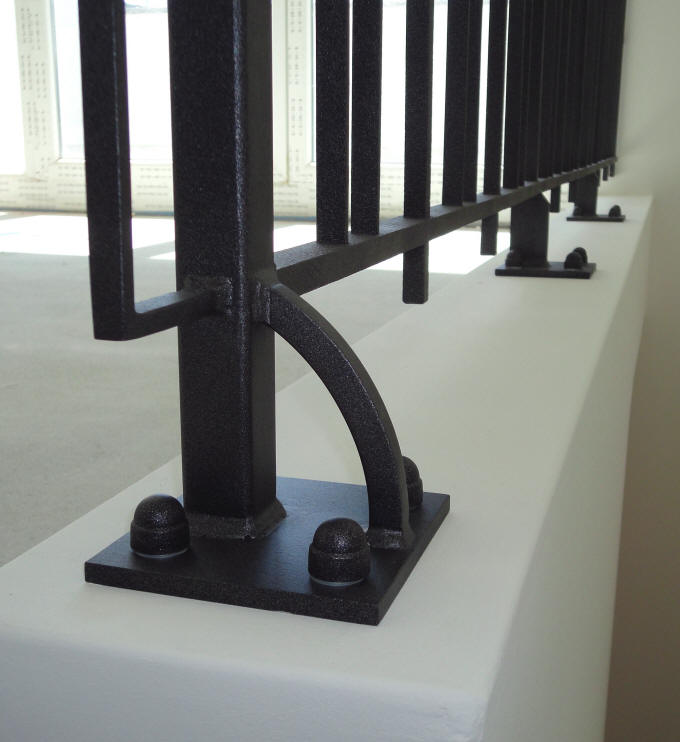

Ces 2 bouts de barrières ont été modifiés et adaptés, le porte-à-faux étant important, il a
fallu réaliser les plaques de base en conséquence. La filière d'origine en U qui soutenait
la main courante d'époque à été remplacée par un plat de 25x12, et pour le bout de 280cm,
la main courante neuve vissée sur ce plat, chapeaute et lie les 2 pièces qui forme cet élément.
La surface est structurée, à cause de la corrosion, peinture de finition gris noir "fer forgé"


































 il s'agit d'un bout de barrière ancienne que j'avais trouvé il y a longtemps dans une benne, elle était relativement en bon état, j'ai ai mis un profil de main courante de style ancien afin de la renforcer.
Après sablage et thermolaquage elle à été posée dans une cage d'escalier.

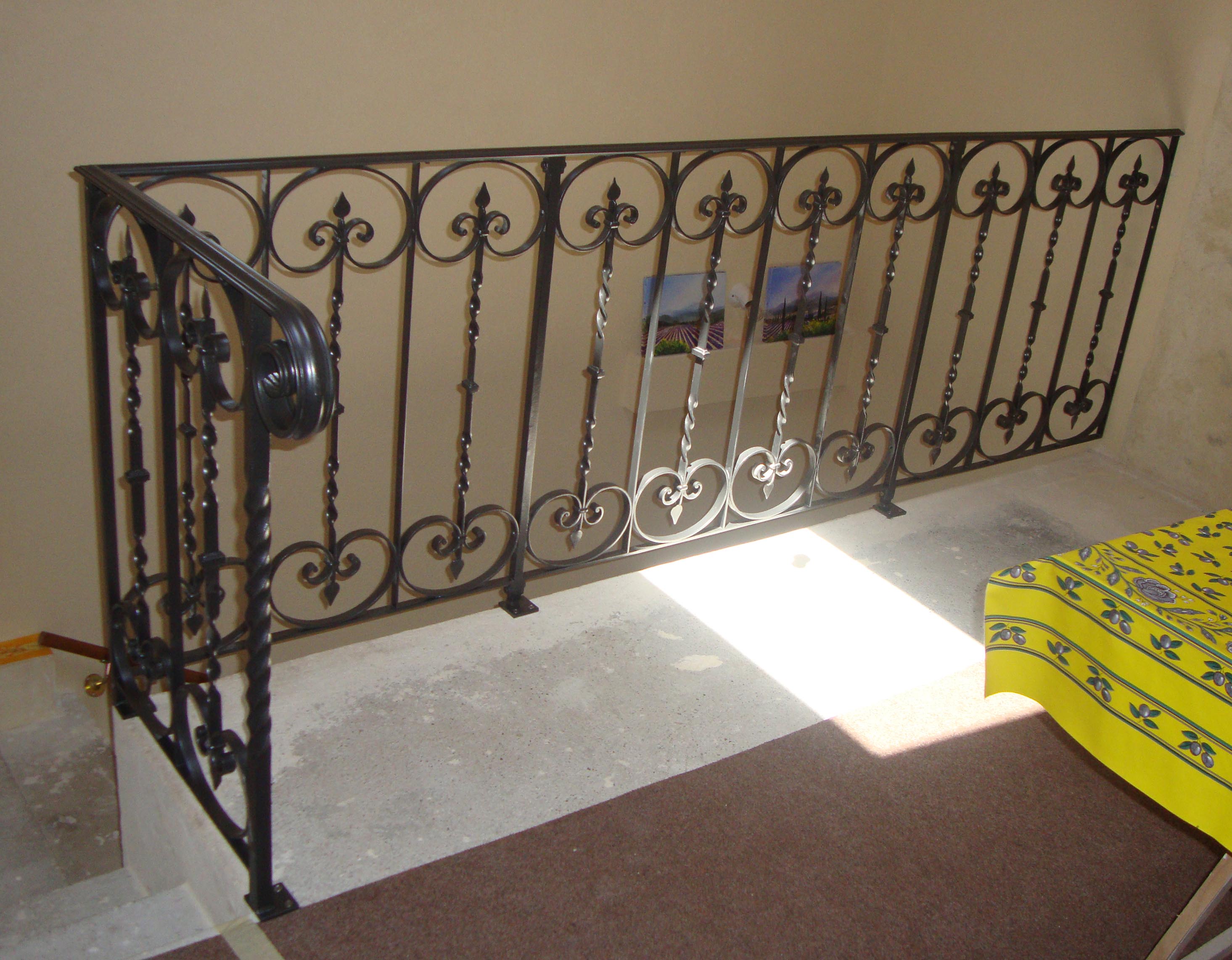

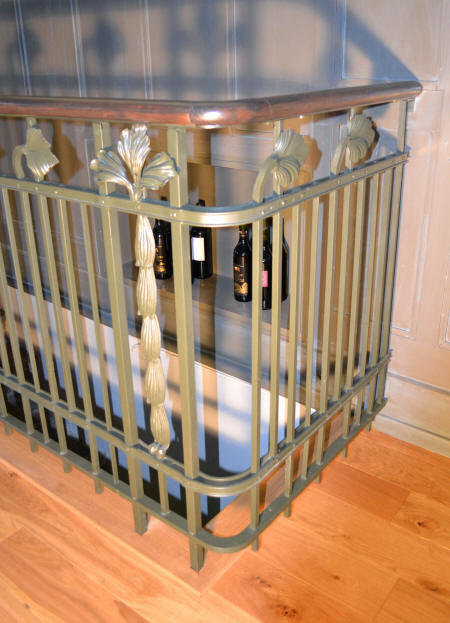

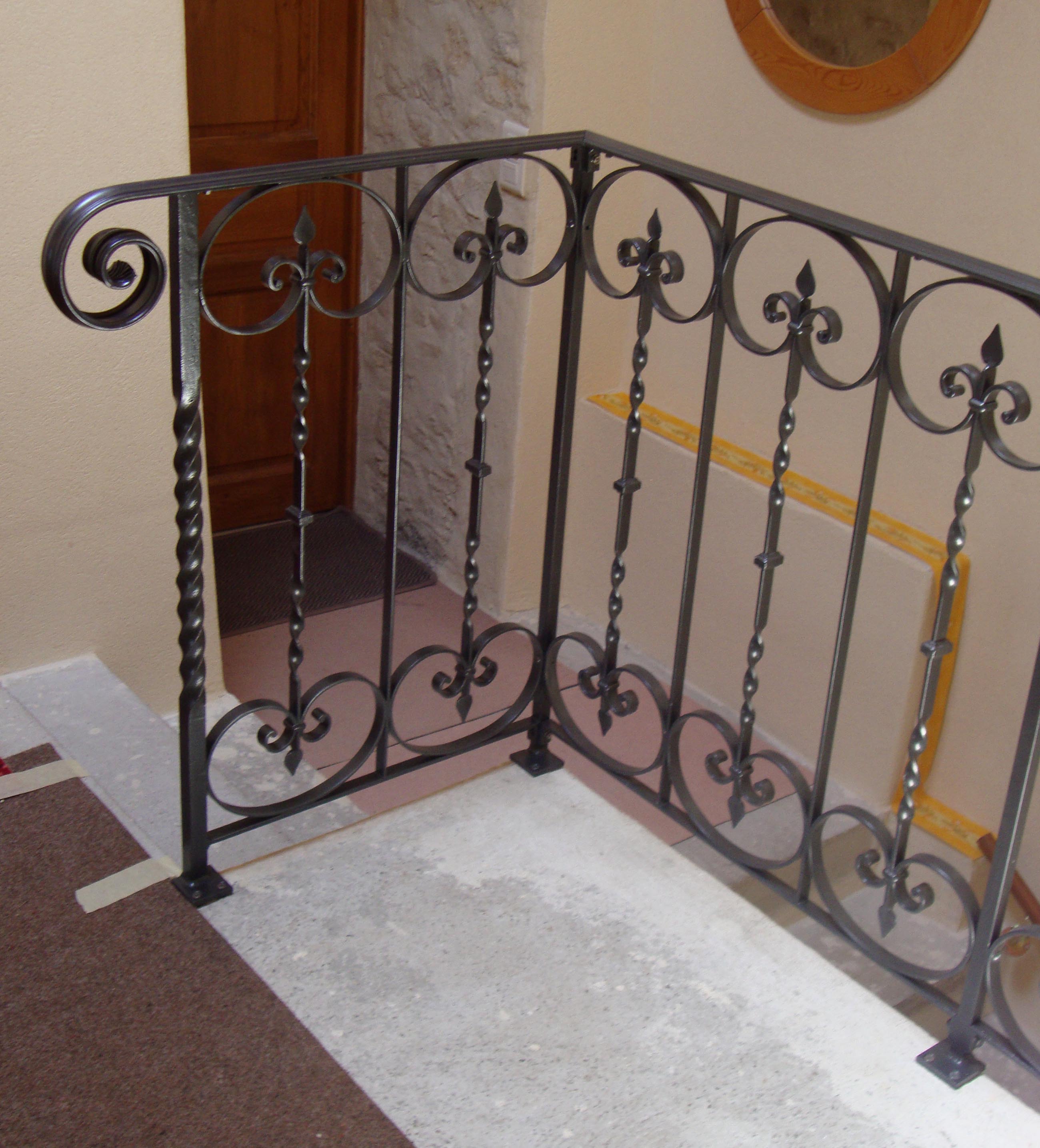

 C'est une balustrade ancienne que j'ai rénovée et adaptée, pour l'utiliser comme protection devant un escalier, la main courante
moulurée est neuve, elle sert à lier les éléments entre-eux.
Teemolaquage "Perglimmer"

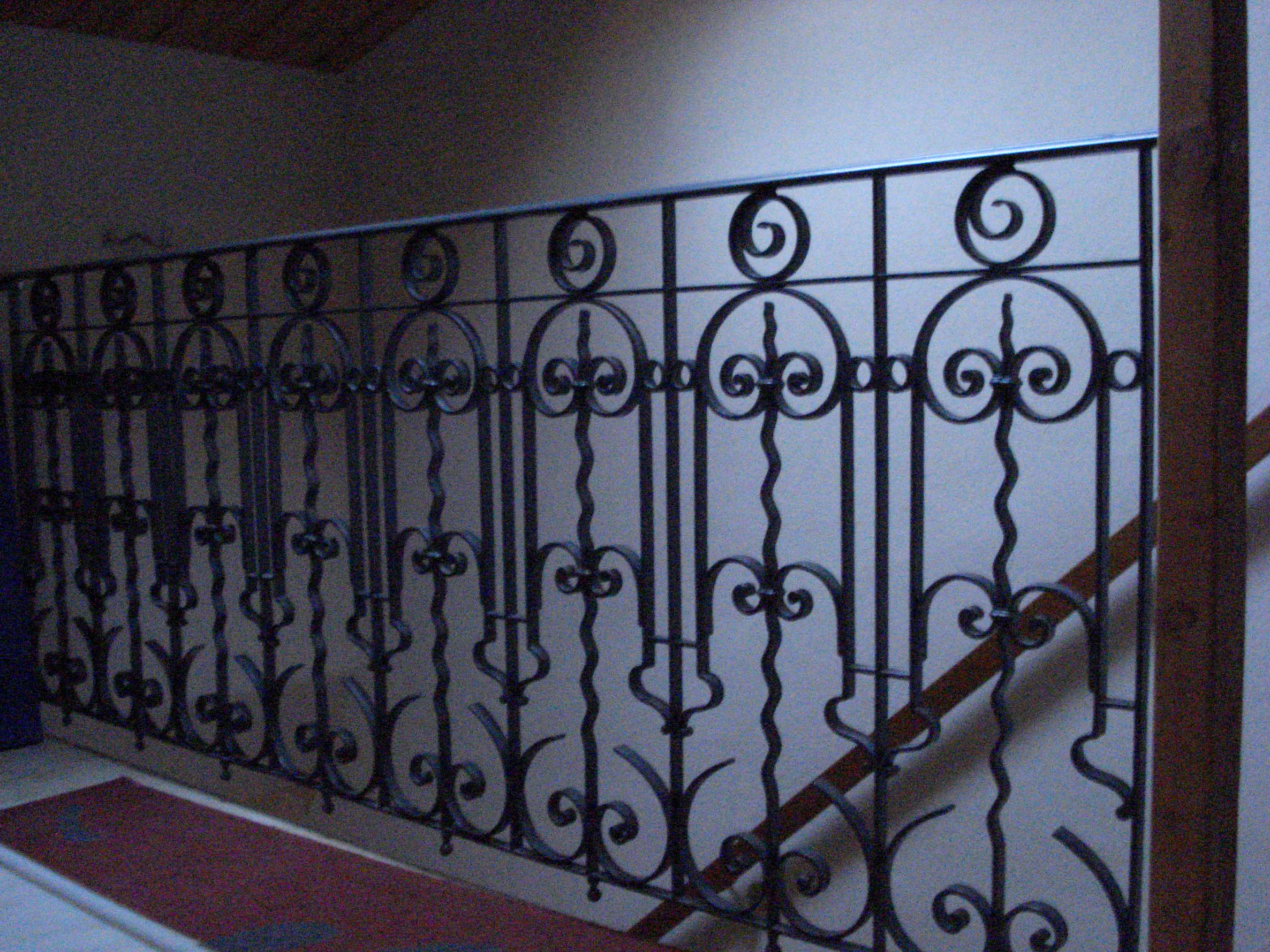

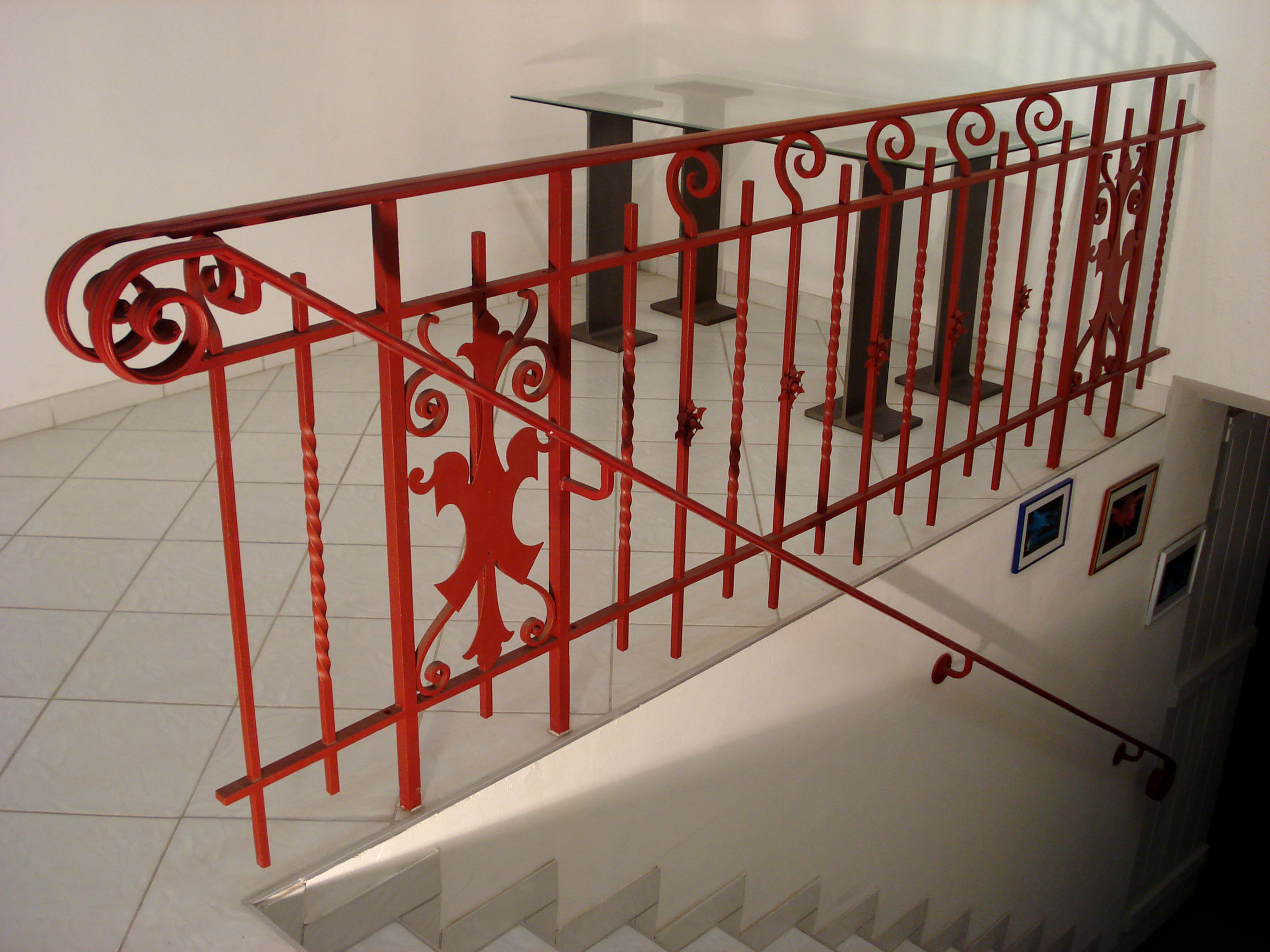

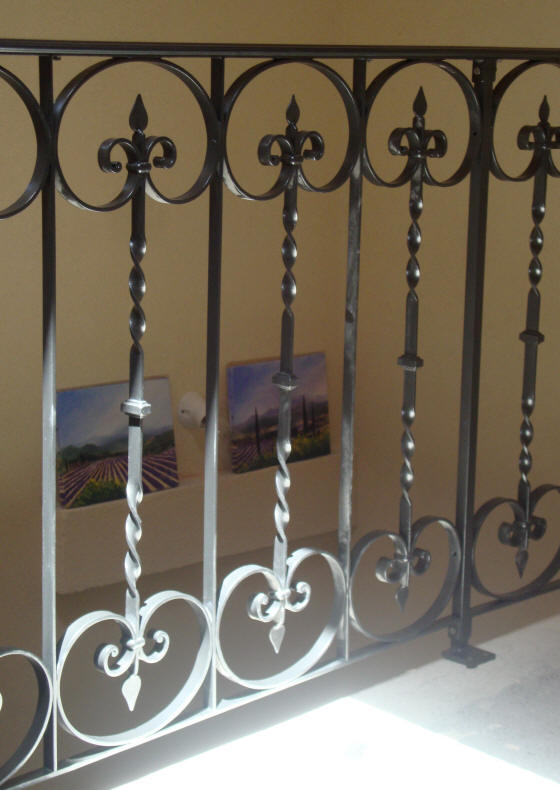

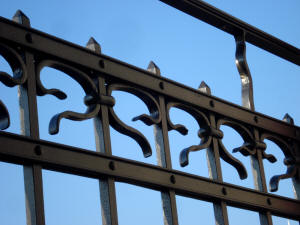

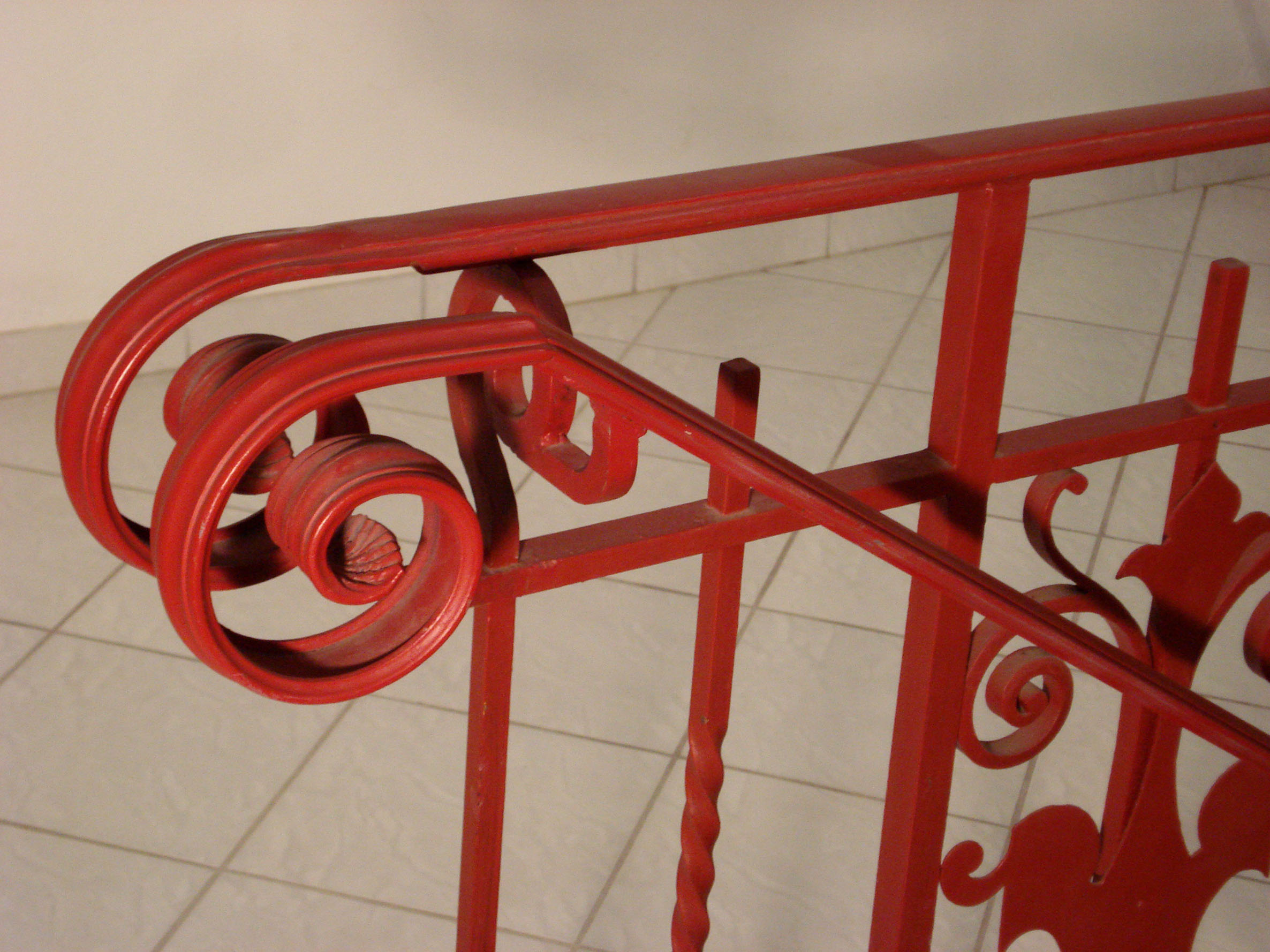

 C'est une balustrade ancienne que j'ai rénovée, la rouille ainsi que l'ancienne peinture qui "frisait" à été enlevée à la brosse métallique et au pistolet à aiguilles, elle a ensuite été peinte au pinceau. Le profil de main courante de la balustrade est d'origine, par contre la fin en forme de volute et la main courante en biais est neuve (comme elle sont différentes, il a fallut "sculpter" a la meule pour le raccord)

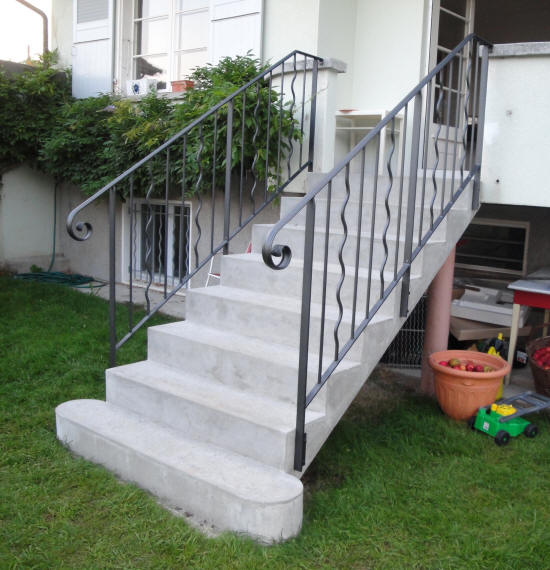

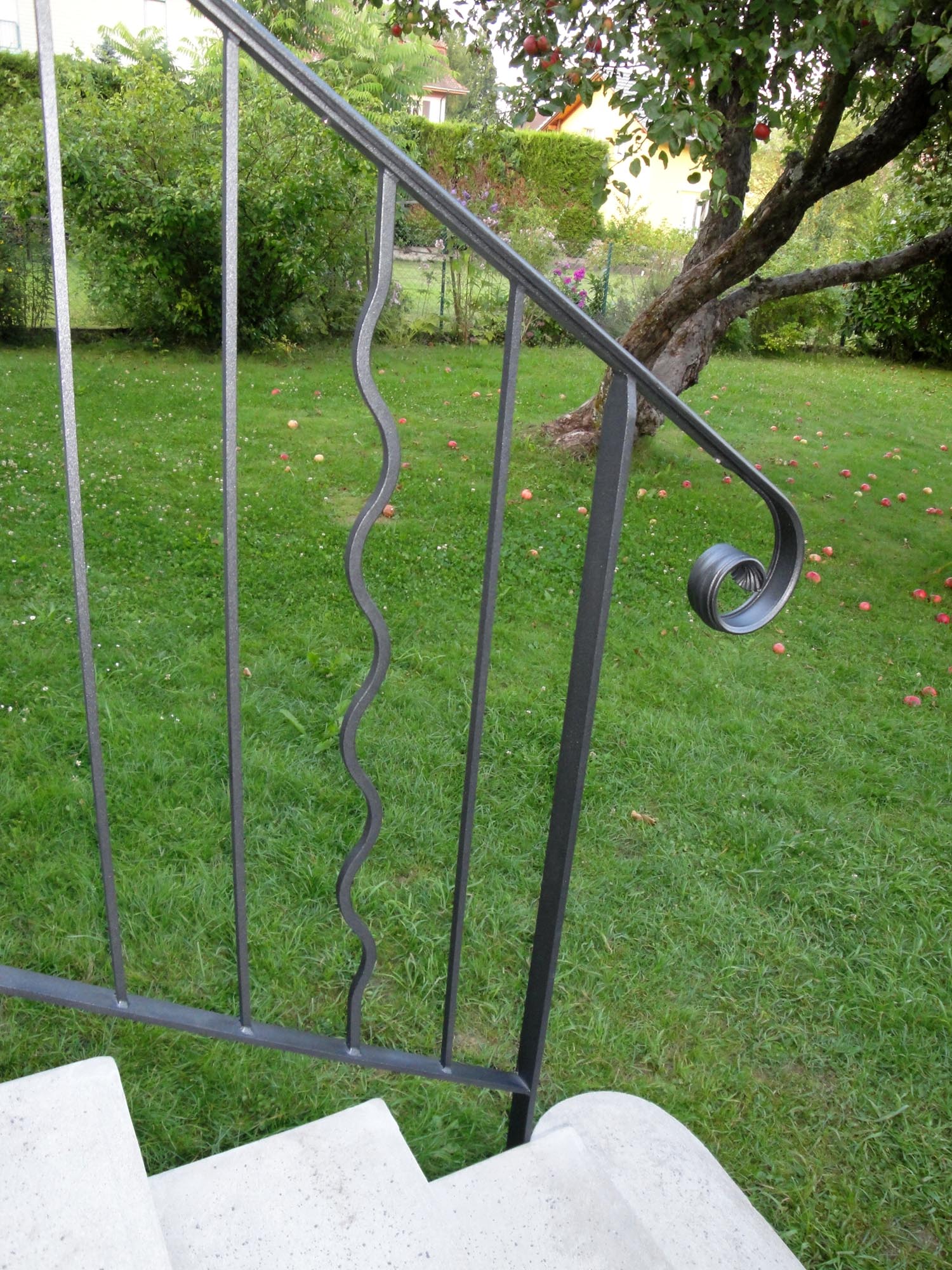

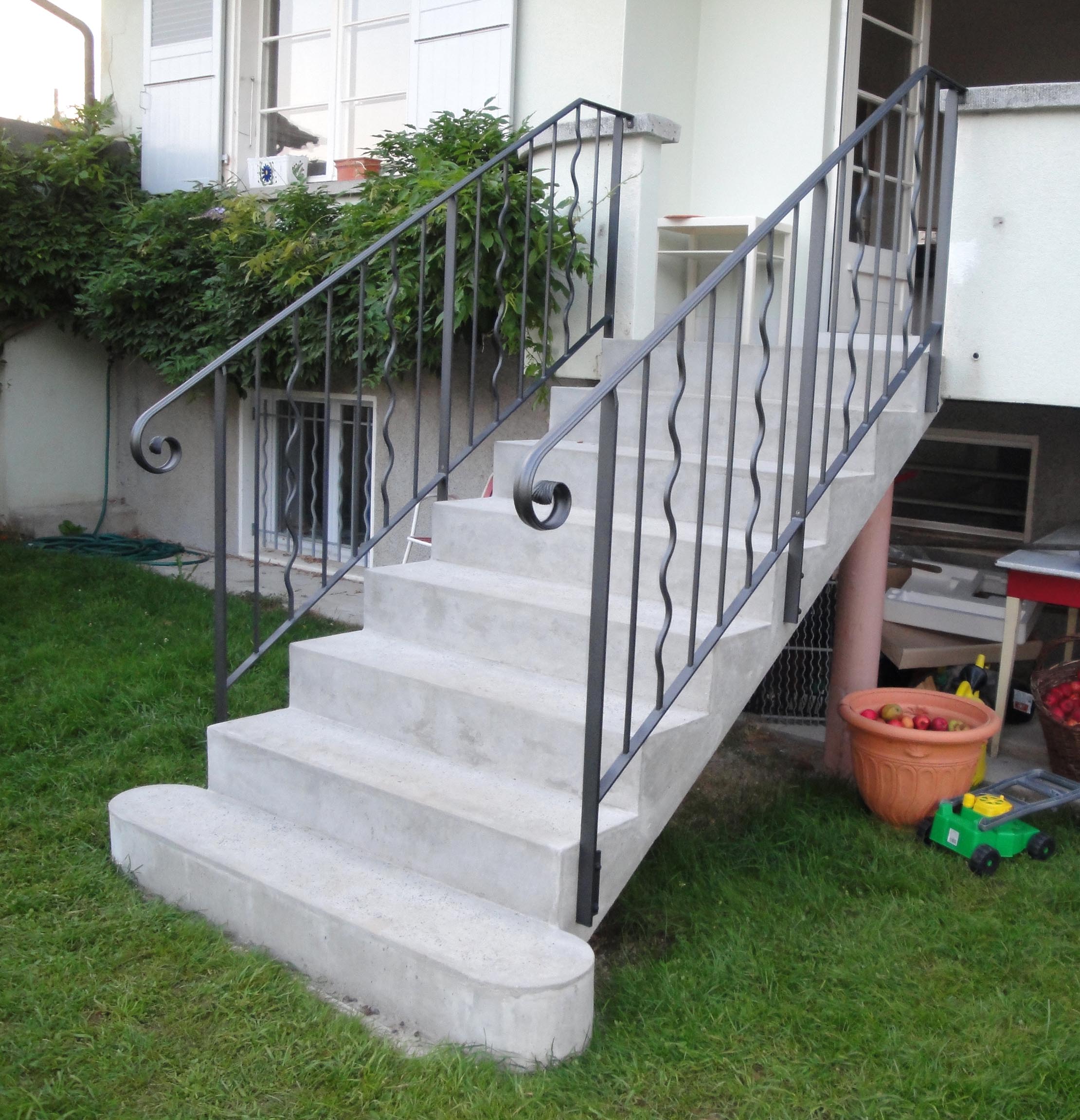

 Balustrade d'escalier de style "classique": Comme le bâtiment datait
des années 30, j'ai choisi de faire quelque chose de sobre, qui soit
dans l'esprit de l'époque, les barreaux en forme de vague  reprennent
le dessin des grilles qui ornaient le bâtiment. Cette barrière est chapeautée par une main courante moulurée. Fabriquer une balustrade
en biais est plus onéreux, car au niveau géométrique, cela est plus
compliqué, mais garce à l'informatique l'on y arrive ...

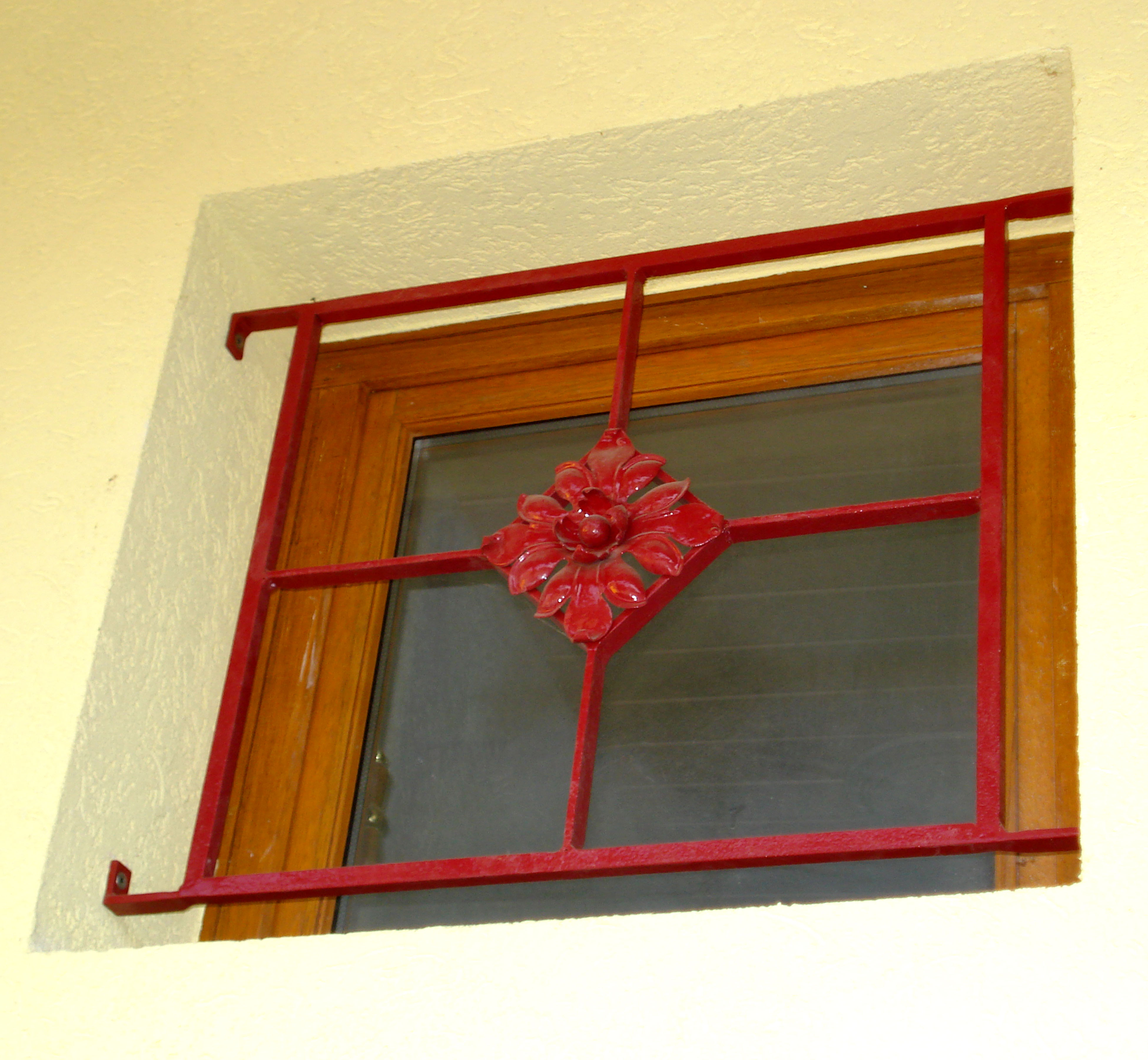

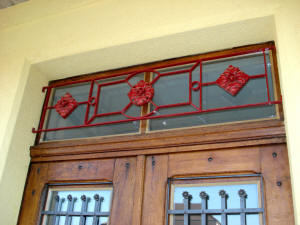

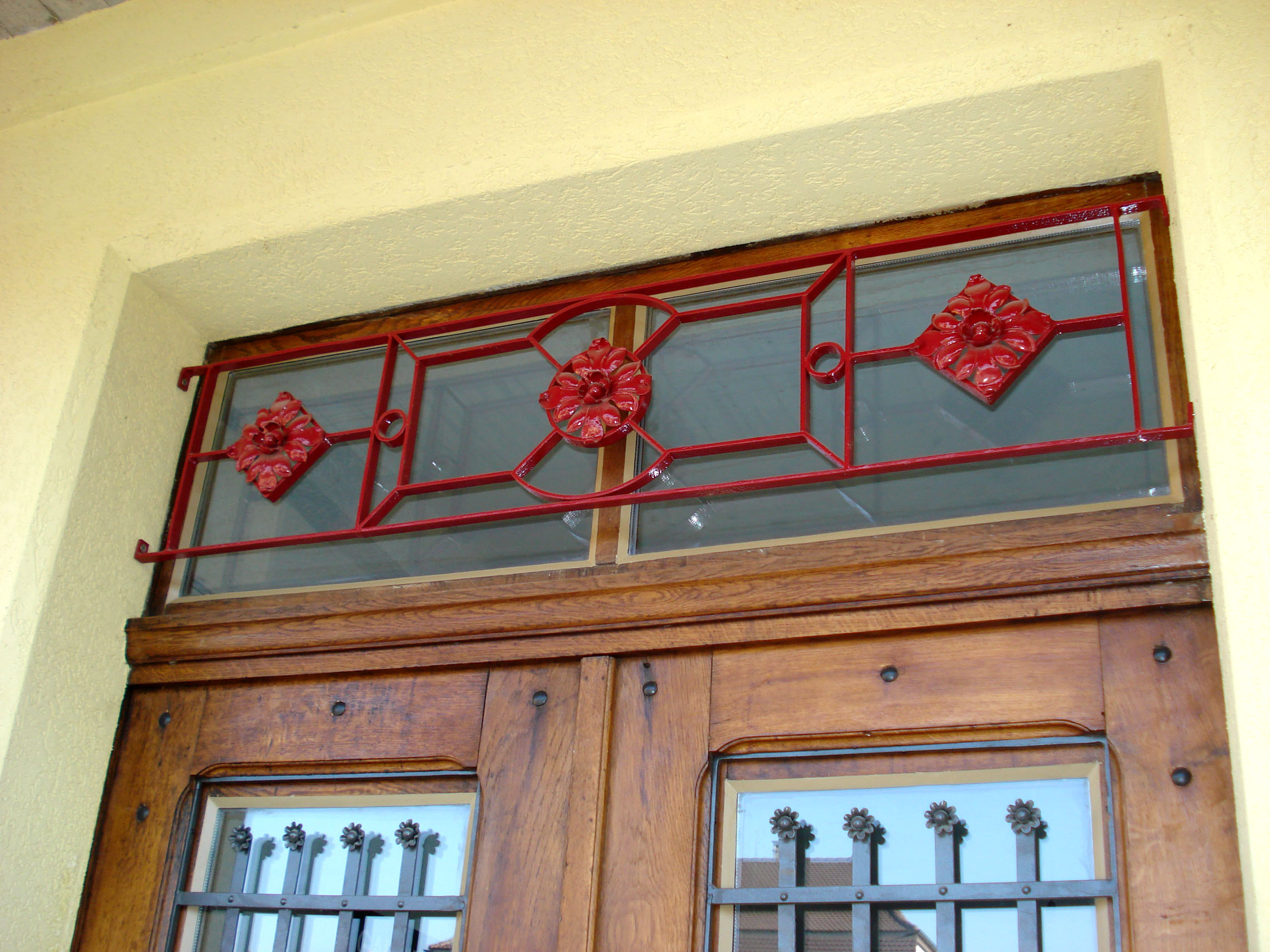

 Ce sont des grilles de protection de fenêtre, et d'imposte de porte, que j'ai réalisées en "cannibalisant" des bouts de balustrades fin 19ème en mauvais état.

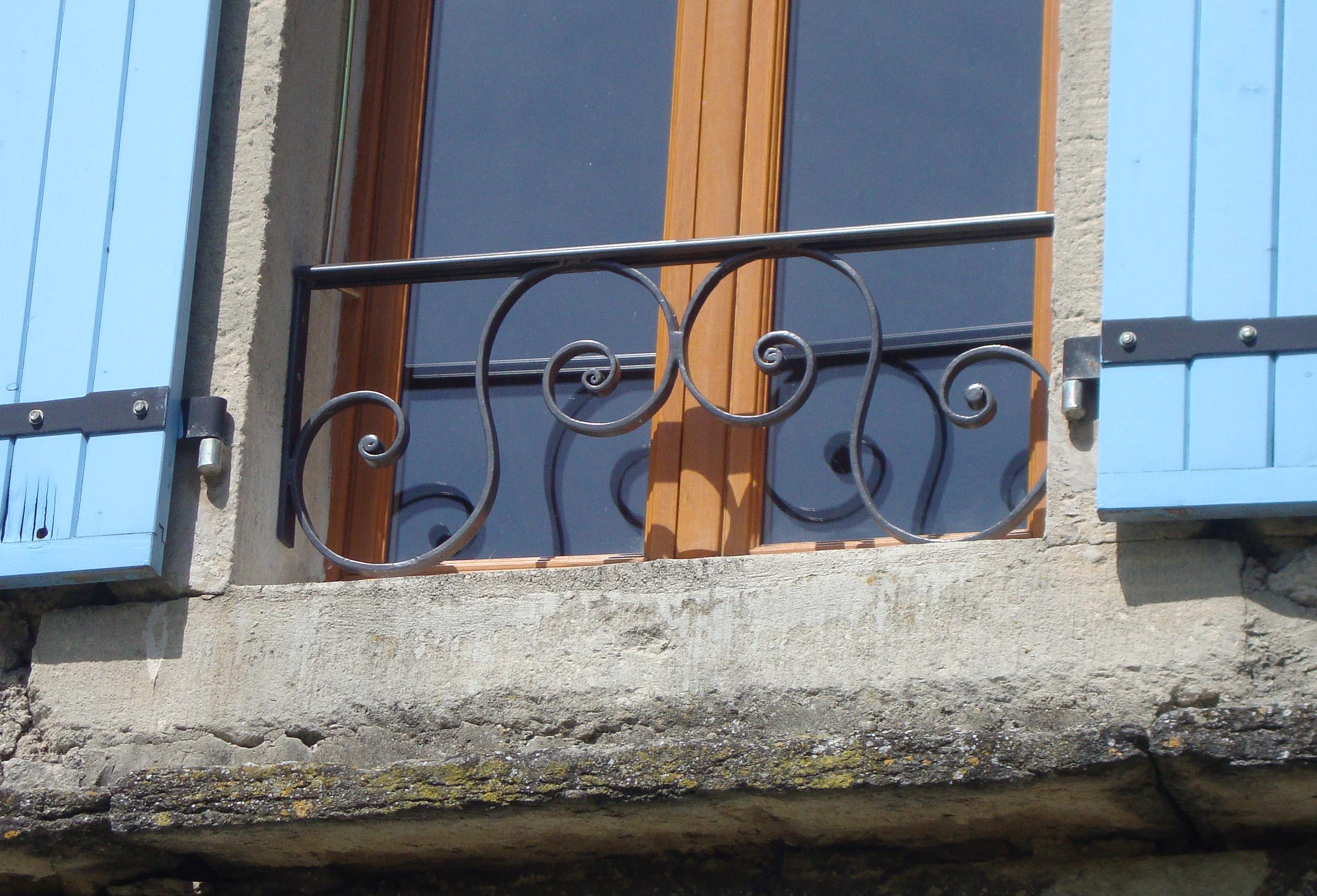

  Elément de protection
devant une fenêtre, réalisé
avec des volutes anciennes
récupérées sur un vieux
bout de barrière.

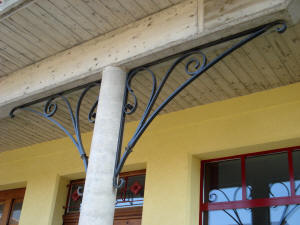

 Il s'agit d'anciennes consoles de balcon qui ont été réutilisés pour un usage décoratif: Elles ne portent rien, la dalle en béton est bien assez solide !
A gauche il s'agit aussi de consoles anciennes, elles ont été modifiées pour faire ... une console !

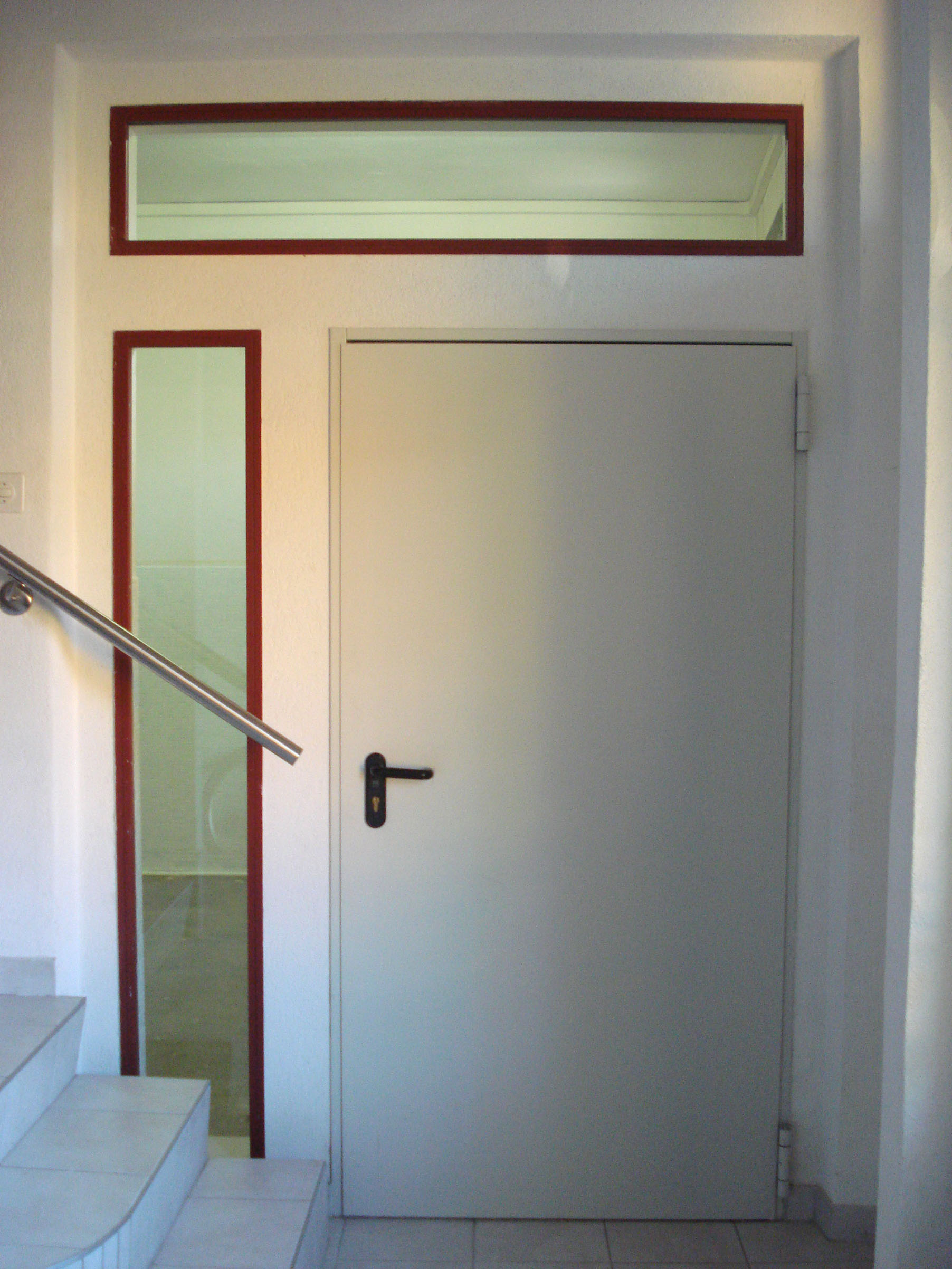

 A gauche ce c'est une séparation de balcon, réalisée en fer équerre, le remplissage est en plaques "Tettovinyle" qui sont tenues par des parcloses, il y a un 2ème cadre à l'intérieur (sur charnières), qui fait office de porte communiquante de secours. A droite ce sont des vitrages fixes résistants au feu (construction idem séparations de balcon)
































 Il s'agit de portillons vitrés, qui ont été réalisés dans des anciennes cuves à vin, les cadres sont en fer équerre et en fer T, la serrure est sur le cadre dormant, car la section de l'ouvrant n'était pas suffisante pour y mettre des ferrements.

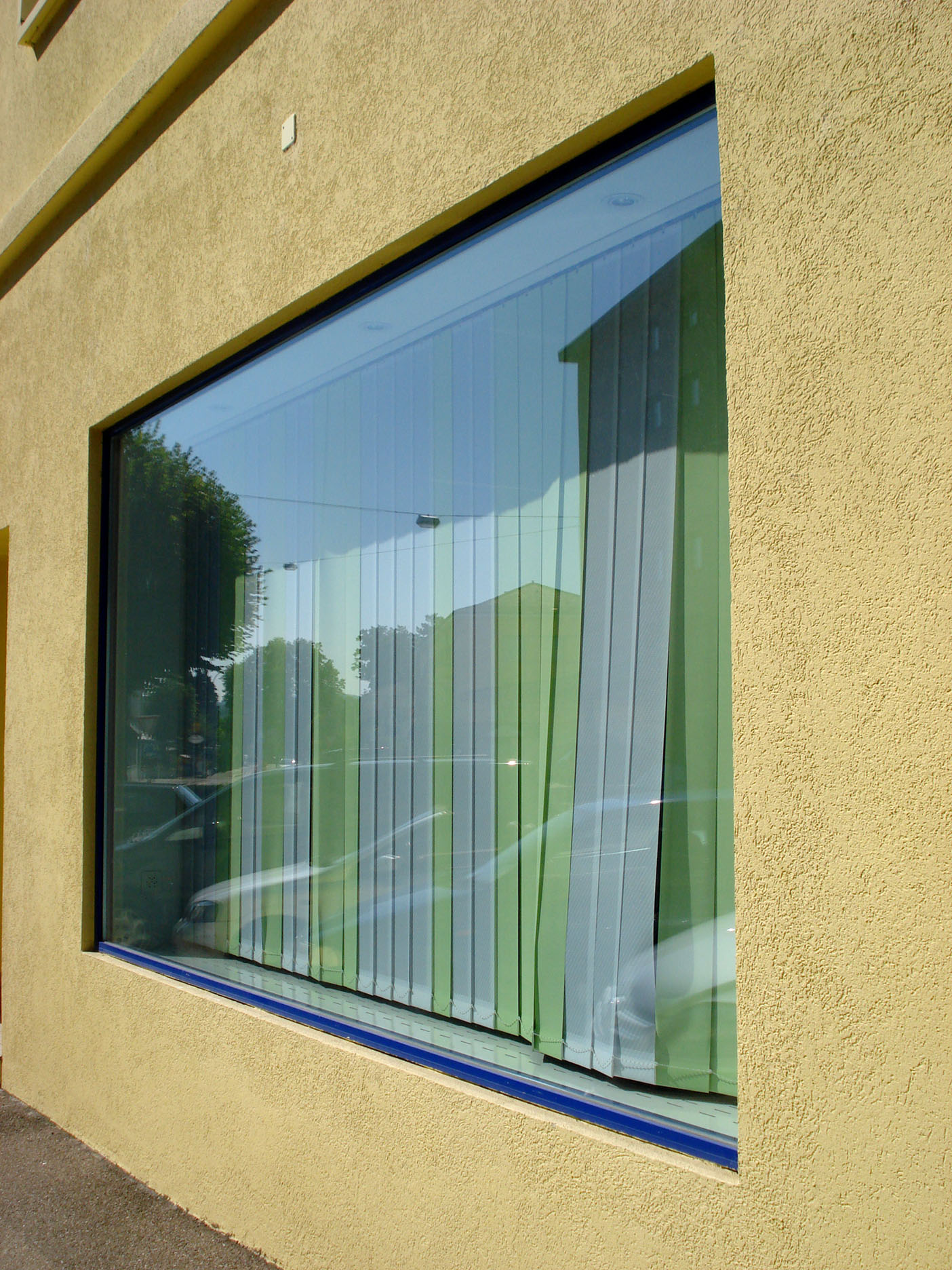

 C'est une vitrine de magasin que j'ai réalisée en aluminium: Comme je n'ai pas de machines pour travailler l'alu, j'ai commandé les barres coupées à la bonne longueur, et j'ai fait un assemblage entièrement vissé.
le double vitrage de la vitrine est posé depuis l'extérieur, et est tenu par des parcloses en alu. La tablette intérieure à été commandée dans une tôlerie.

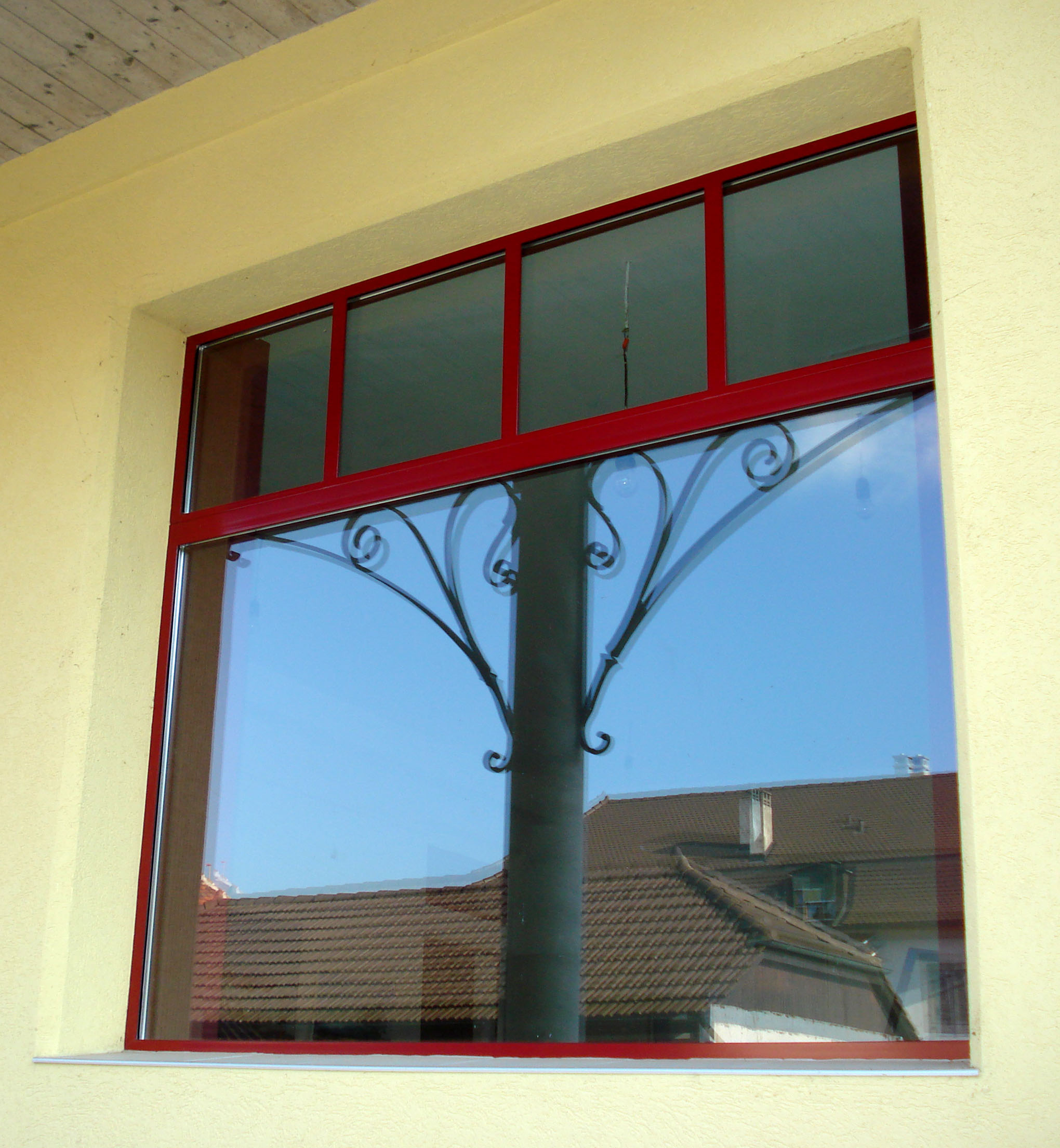

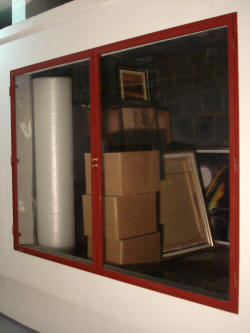

 Il s'agit d'une vitrine qui à été réalisée en profilés acier "Jansen", afin que cela soit plus pratique pour le transport, la partie supérieure à été assemblée lors de la pose avec des manchons. Les doubles vitrages ont été posés depuis l'intérieur et sont tenus par des parcloses en acier.

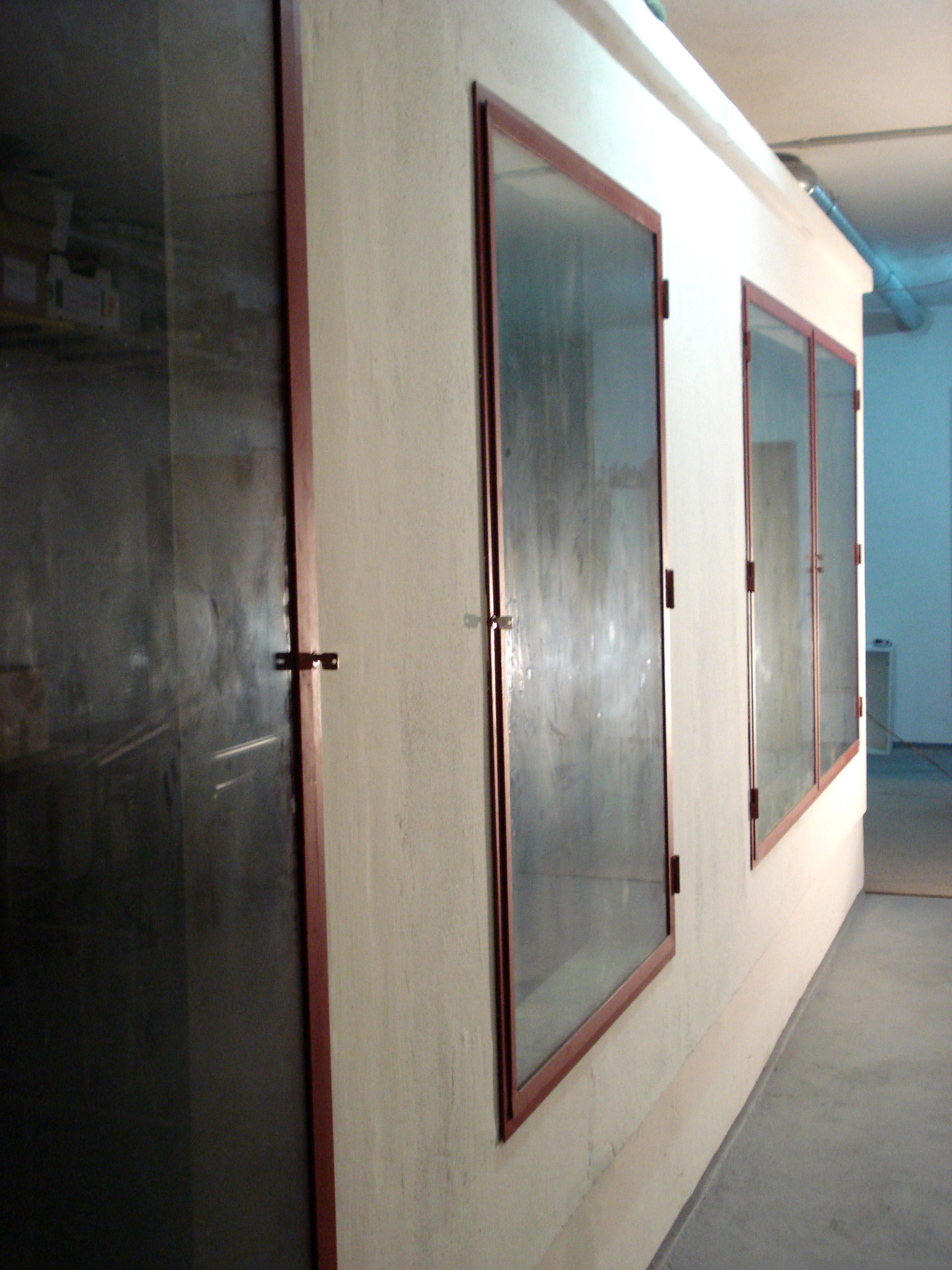

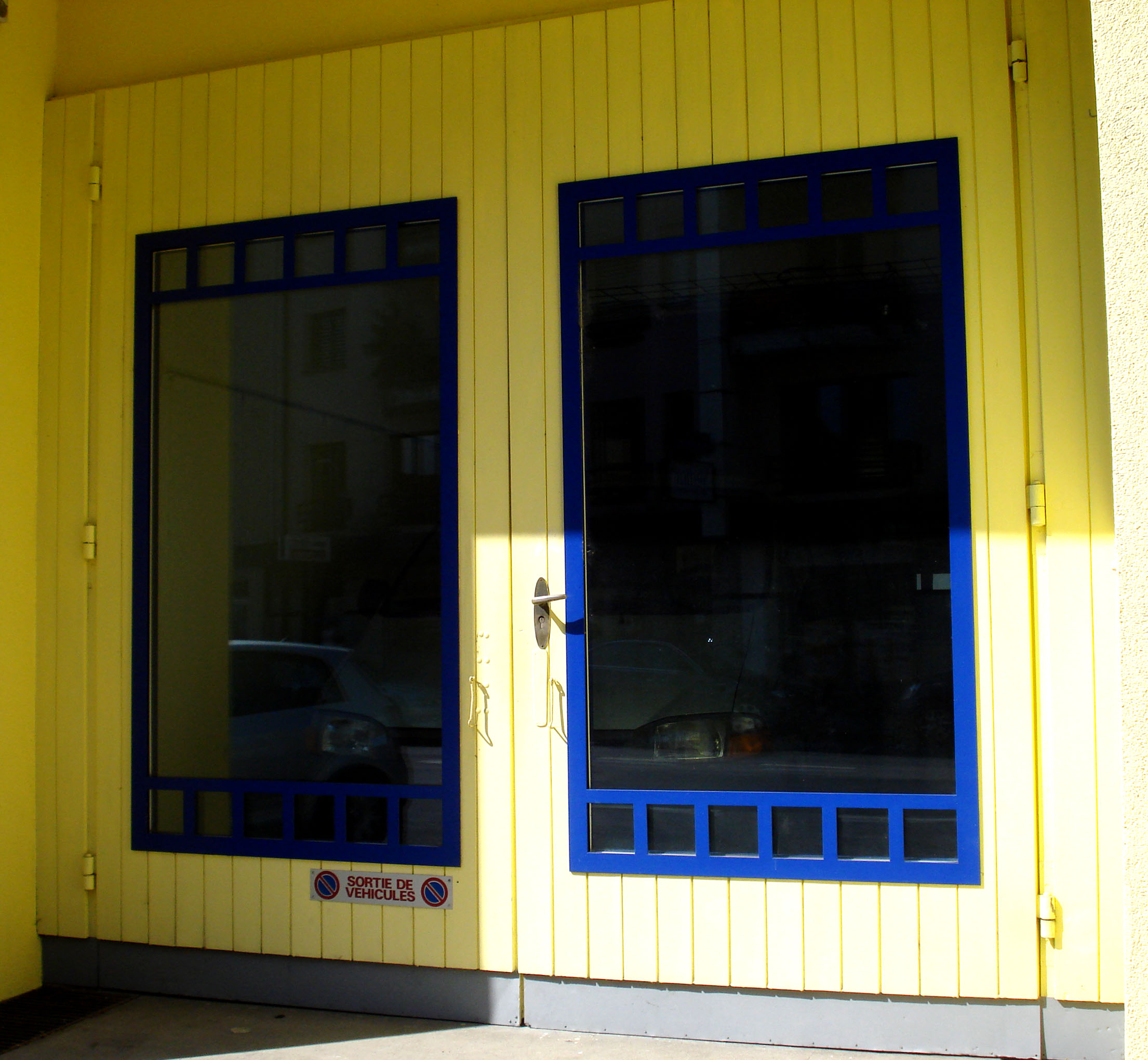

 Ce sont des vitrines qui ont été insérées dans des anciennes portes de garage en bois: La difficulté étant qu' avec les doubles vitrages et le cadre acier, le poids est conséquent
Ce n'est pas les portes qui tiennent les vitrages, mais les vitrages qui tiennent les portes !
Le cadre acier à été réalisé de manière assez lourde et solide, pour qu'il s'insère bien et qu'il renforce le cadre en bois, pour éviter que celui-ci s'affaisse.

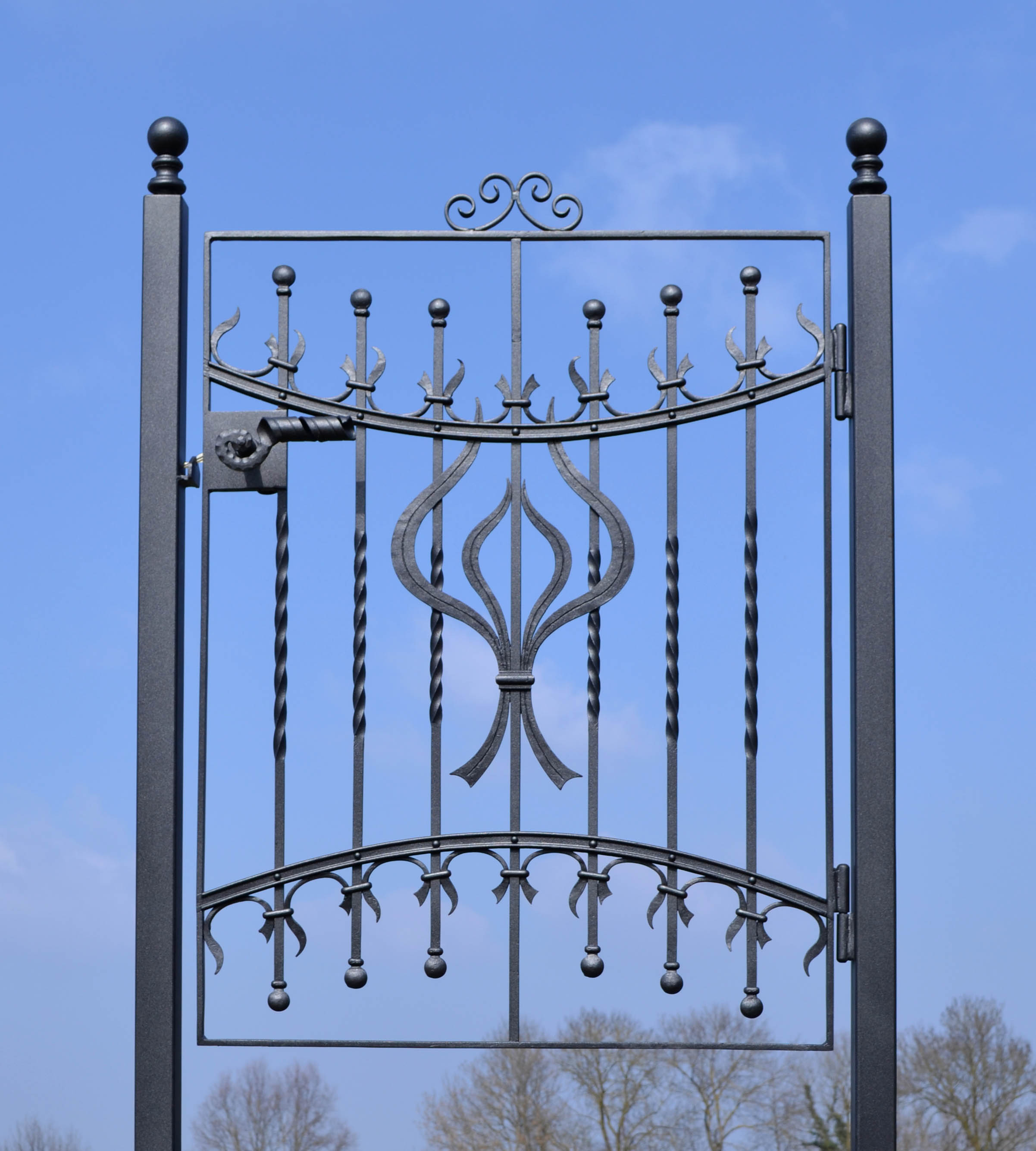

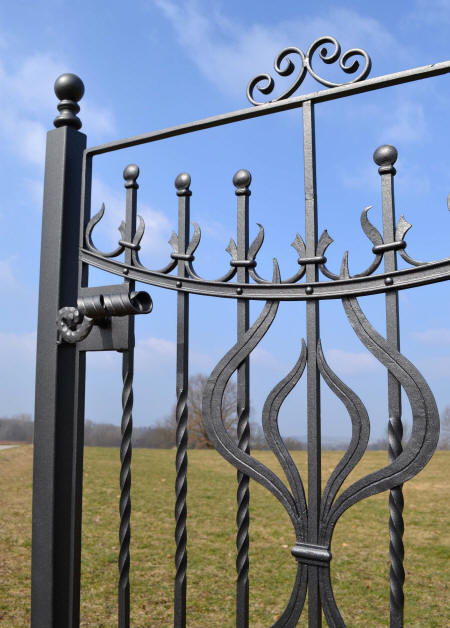

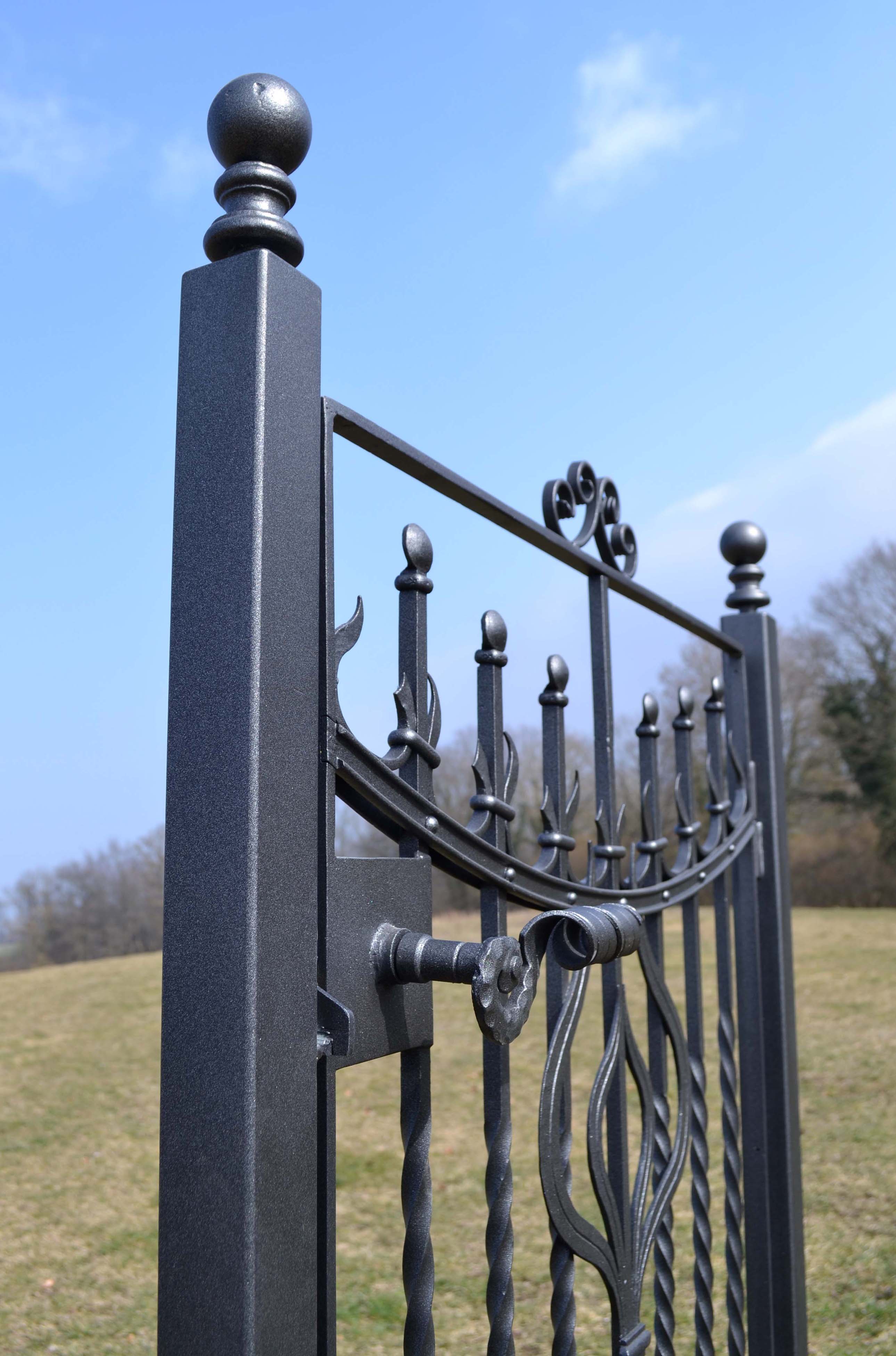

Petit portillon en ferronnerie, réalisé avec une ancienne grille de porte
Art-nouveau (vide de passage 80cm). Je lui ai soudé 2 paumelles pour
la fixer sur un poteau en tube carré. J'ai fabriqué une serrure boitier
(avec ressort de rappel). Le tout peinture "ferronnerie".
